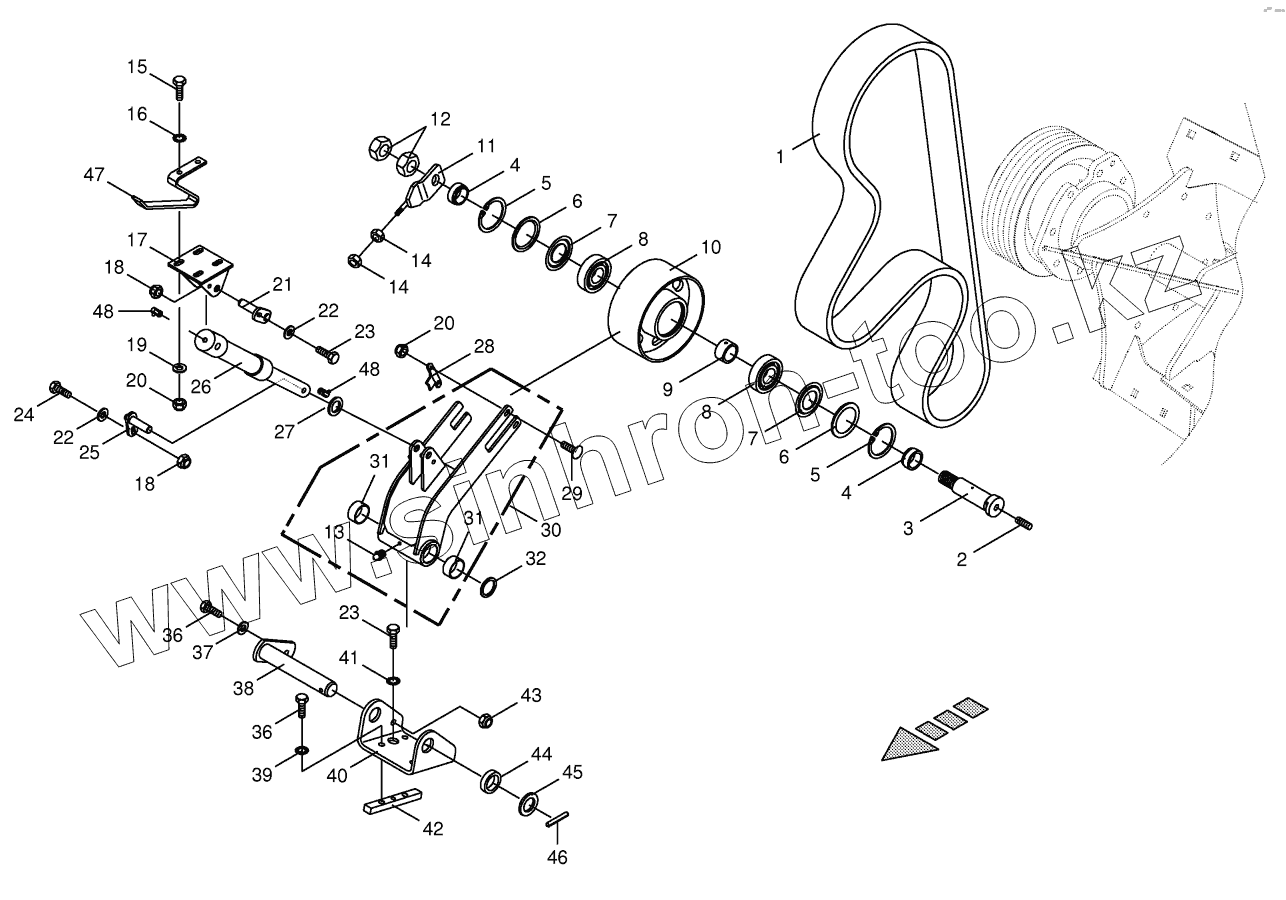

Каталог запасных частей к технике: KRONE BIG-X-850-1. Cracker drive / tensioning device

Тип техники

Марка

Модель

Схема

270034060

9107300

1

2

3

4

4

5

5

6

6

7

7

8

8

9

10

11

12

13

14

14

15

16

17

18

18

19

20

20

21

22

22

23

23

24

25

26

27

28

29

30

31

31

32

32

36

36

37

38

39

40

41

42

43

44

45

46

47

48

48

Позиция на иллюстрации	Заводской номер детали		Название детали
270034060	270034060		Sealing set
9107300	9107300		Supporting disc
1	2168800		Power band
2	900000640		Threaded pin
3	2244404		Arbor
4	2244390		Bushing
5	9116730		Circlip
6	9370150		Nilos-ring
7	9370140		Nilos-Spacer ring
8	9304670		Grooved ball bearing
9	2244382		Bushing
10	2242093		Jockey pulley
11	2164120		Adjusting spindle
12	9085364		Hex nut
13	9191050		Grease niple
14	9082120		Hex nut
15	9006390		Hex head bolt
16	9099091		Detent edged washer
17	2244073		Cylinder mounting
18	9087060		Locknut
19	9103611		Washer
20	9087580		Locknut
21	2179541		Arbor
22	9106030		Washer
23	9006160		Hex head bolt
24	9006160		Hex head bolt
25	2179551		Arbor
26	270013700		Hydraulic cylinder
27	9105152		Washer
28	2164160		Support plate
29	9047312		Coach bolt
30	200204570		Rocker
31	9353320		Bearing bush
32	9108910		Shim ring
32	9108850		Shim ring
36	9006570		Hex head bolt
37	9105061		Washer
38	2503106		Bolt
39	9099101		Detent edged washer
40	200204560		Rocker retainer
41	9099081		Detent edged washer
42	200204630		Thread block
43	9087010		Locknut
44	2270892		Bushing
45	9106611		Washer
46	9127172		Roll pin
47	200228551		Flap guide
48	9191070		Grease niple

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
