Каталог запасных частей к технике: KRONE BIG-X-850-1. Control box mounting parts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
26
26
26
26
27
27
27
27
28
28
29
30
31
31
31
32
33
34
35
36
37
38
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
56
56
57
57
58
59
60
61
62
63
64
65

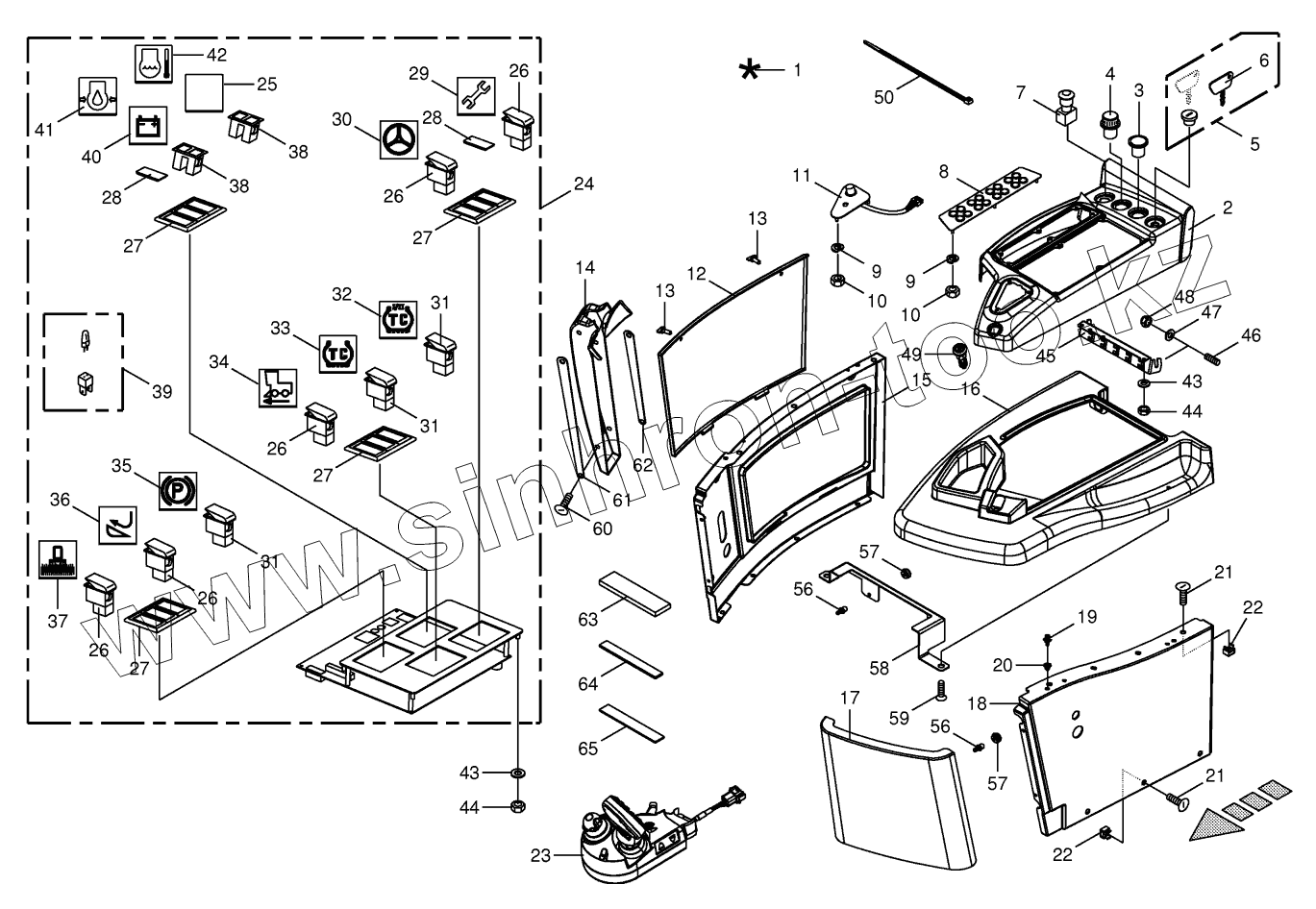

Позиция на иллюстрации Заводской номер детали Название детали
1 202248981 Operating console assembled
2 200293210 Depot-top
3 200803390 Cigar lighter-socket
4 3026490 Cigar lighter
5 3026560 Ignition switch
6 3033490 Ignition key
7 200822160 Instantanequs cut-out switch
8 3039820 Keypad
9 9100310 Spring washer
10 9082071 Hex nut
11 3039831 Incremental giver
12 200293110 Service hatch-right
13 200267070 Turn look
14 202287520 Cover monitor support
15 200262760 Cladding-right
16 200262781 Depot-middle
17 200262750 Maintenance door-front
18 200262720 Cladding-left
19 200266710 Spherical pin
20 200266720 Rubber support
21 9052301 Coach bolt
22 9095470 Nut
23 200160800 Multifunction lever w. SW
24 200840720 Operation
25 3031400 Cover
26 3027030 Switch-6-pole
27 3027100 Frame
28 3026530 Cover
29 3028321 Switch symbol
30 3028331 Switch symbol
31 3028050 Switch
32 200814860 Switch symbol
33 200814850 Switch symbol
34 3028172 Switch symbol
35 3028181 Switch symbol
36 3031370 Switch symbol
37 3028141 Switch symbol
38 3026520 Indicator lamp-incl. bulb
39 3021070 Lamp socket with bulb
40 3028201 Switch symbol
41 200811920 Switch symbol
42 200811930 Switch symbol
43 9104111 Washer
44 9082080 Hex nut
45 200267050 Traction relief
46 9057480 Threaded pin
47 9104130 Washer
48 9087060 Locknut
49 200284550 Lock
50 9226711 Cable band
56 900015780 Ball pin
57 900015790 Clutch
58 200291920 Support
59 9050002 Coach bolt
60 900005580 Coach bolt
61 200282870 Rubber sheet
62 200282880 Rubber sheet
63 9401920 Self-adhesive sealing strip-Id.-no.= 1m
64 9383030 Sealing strip-Id.-no.= 1m
65 270109630 Аnti-сrеаking bеlt 12mm width
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
