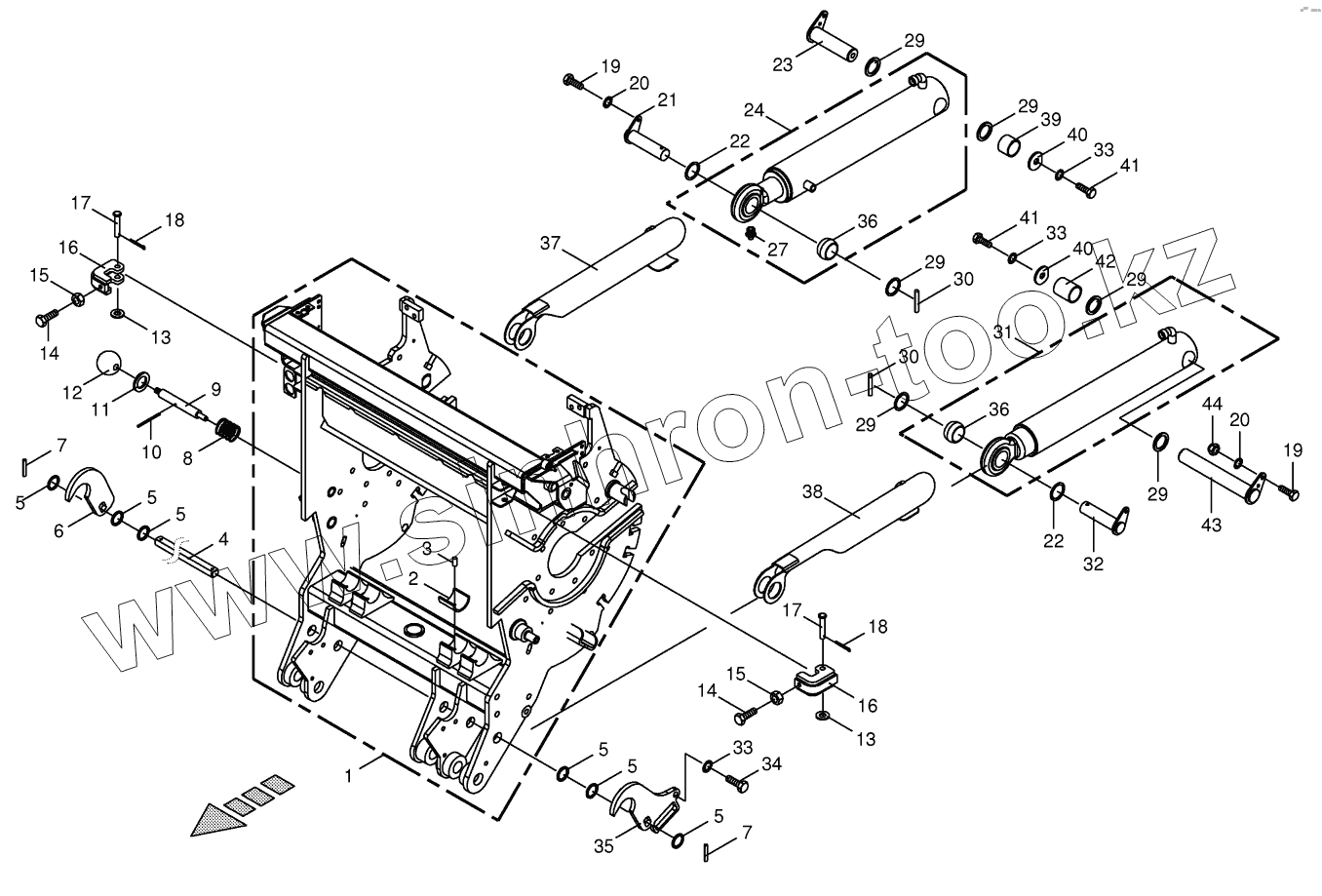

Каталог запасных частей к технике: KRONE BIG-X-850-1. Chopping drum support

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
270096230
9187014
1
2
3
4
5
5
5
5
5
5
6
7
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
20
20
21
22
22
22
22
23
24
27
29
29
29
29
29
29
30
30
31
32
33
33
33
34
35
36
36
37
38
39
40
40
41
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
270096230 270096230 Sealing set
9187014 9187014 Gasket set
1 202235800 Frame n. gen. with stock scarf en
2 2216411 Sliding bushing
3 9131810 Grooved pin
4 2178031 Shaft
5 9107271 Supporting disc
6 2178024 Hook
7 9126721 Roll pin
8 2700400 Pressure spring
9 200203600 Safety pin
10 9126182 Roll pin
11 2280311 Washer
12 900019120 Ball knob
13 9103031 Washer
14 9003451 Hex head bolt
15 9082200 Hex nut
16 2153990 Lock
17 9160190 Pin
18 9120671 Cotter pin
19 9006380 Hex head bolt
19 9006370 Hex head bolt
20 9099091 Detent edged washer
21 2171153 Pin
22 9108850 Shim ring
22 900015650 Shim ring
23 200243000 Pin-right
24 270069191 Hydraulic cylinder
27 9192020 Grease niple
29 9106611 Washer
30 9126482 Roll pin
31 270069201 Hydraulic cylinder
32 2144290 Pin
33 9099121 Detent edged washer
34 9006760 Hex head bolt
35 2178004 Hook
36 270066700 Joint bearing
37 200275803 Cylinder cover
38 200291031 Cylinder cover-small
39 200290580 Bushing
40 200243020 Lock washer
41 9003351 Hex head bolt
42 200290570 Bushing
43 200242980 Pin-left
44 9087580 Locknut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
