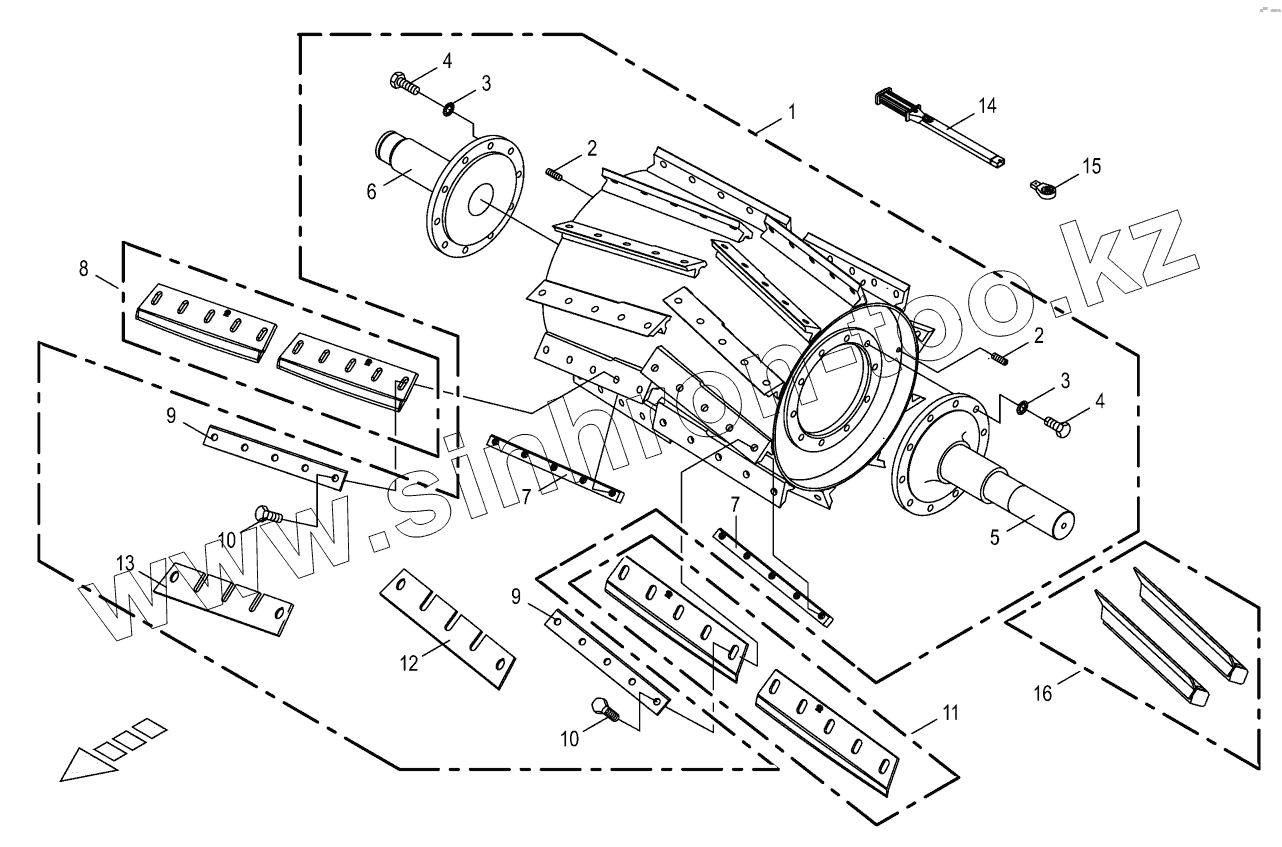

Каталог запасных частей к технике: KRONE BIG-X-850-1. Chopping drum - 20 Knifes

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
200241050
202231020
202231000
202230990
202230970
202230960
202230950
1
2
2
3
3
4
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
200241050 200241050 Knife support cover-right by pairs, optional
202231020 202231020 Knife Grass
202231000 202231000 Knife Grass
202230990 202230990 Knife Grass
202230970 202230970 Knife Grass
202230960 202230960 Knife Grass
202230950 202230950 Knife Grass
1 200268700 Chopping drum-20-knifes-HD
2 900005780 Threaded pin
3 9099121 Detent edged washer
4 9003260 Hex head bolt
5 2143000 Flange-left
6 2145131 Flange right
7 2195553 Screw-on strip
8 202230690 Knife Grass
9 2195561 Perforated plate
10 9003230 Hex head bolt
11 202230980 Knife Grass
12 2196191 Knife support cover plate- left, by pairs
13 2196201 Knife support cover plate- right, by pairs
14 270000530 Torque spanner
15 270000520 Ring plug tool
16 200241060 Knife support cover-left by pairs, optional
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
