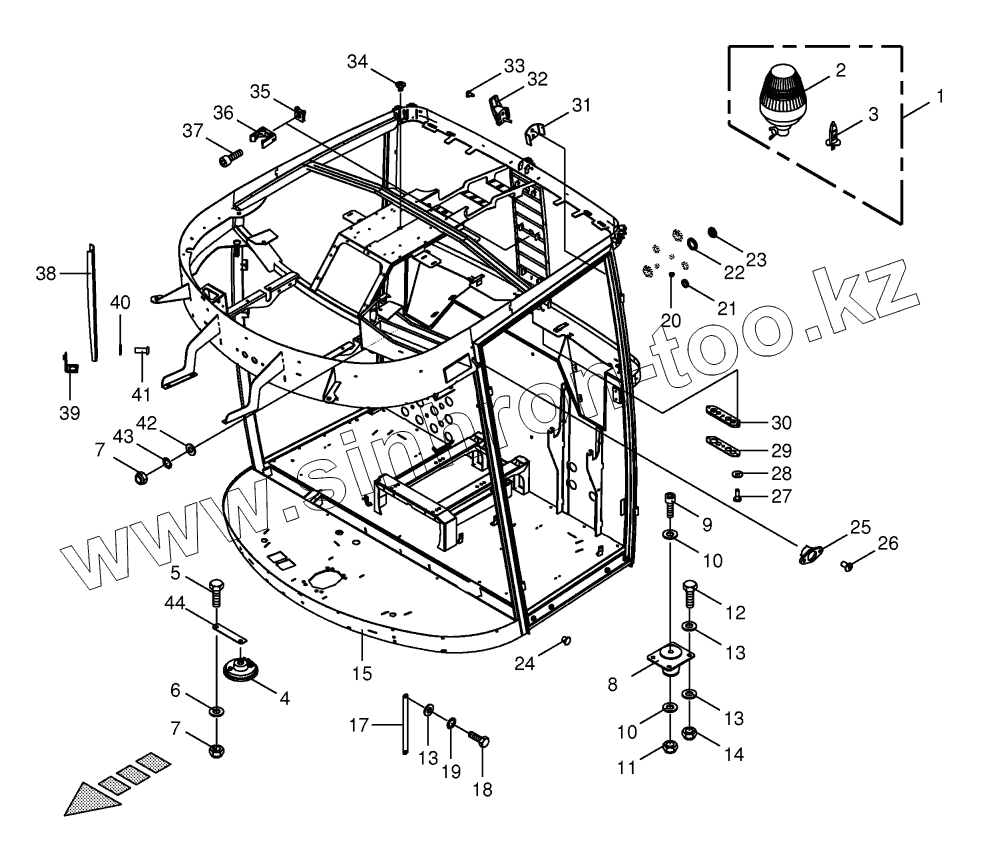

Каталог запасных частей к технике: KRONE BIG-X-850-1. Cab - frame / mounting parts

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

10

11

12

12

13

13

13

14

15

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

41

42

43

44

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9246380		Beacon light-yellow
2	200807630		Pane-yellow
3	200807660		Bulb
4	3025050		Horn
5	9006140		Hex head bolt
6	9104130		Washer
7	9087060		Locknut
8	2203650		Rubber pad
9	900014030		Allen screw
10	9103031		Washer
11	9087190		Locknut
12	9006370		Hex head bolt
12	9006360		Hex head bolt
13	9104140		Washer
14	9087580		Locknut
15	270104510		Frame cabine BiG Х
17	3026760		Bonding braid
18	9006340		Hex head bolt
19	9099091		Detent edged washer
20	2206480		Protective cap
21	2207080		Diaphragm grommet
22	2205110		Hex nut
23	2205100		Screw plug
24	2206410		Plug
25	2205880		Cam-lock
26	2205890		Blind rivet
27	200275050		Fillister head screw
28	9103511		Washer
29	200278340		Hose guard
30	200278330		Rubber plate
31	200278220		Fastening
32	2206300		Coat hook
33	200278250		Self-tapping screw
34	200275650		Countersunkscrew
35	200275660		Sheet nut
36	200278350		UH-clamp
37	200278360		Allen screw
38	200278210		Accesory device holder
39	200269860		Support
40	900005850		Washer
41	200275640		Fillister head screw
41	200277770		Fillister head screw
42	200274850		Washer
43	9099081		Detent edged washer
44	200291730		Filler plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
