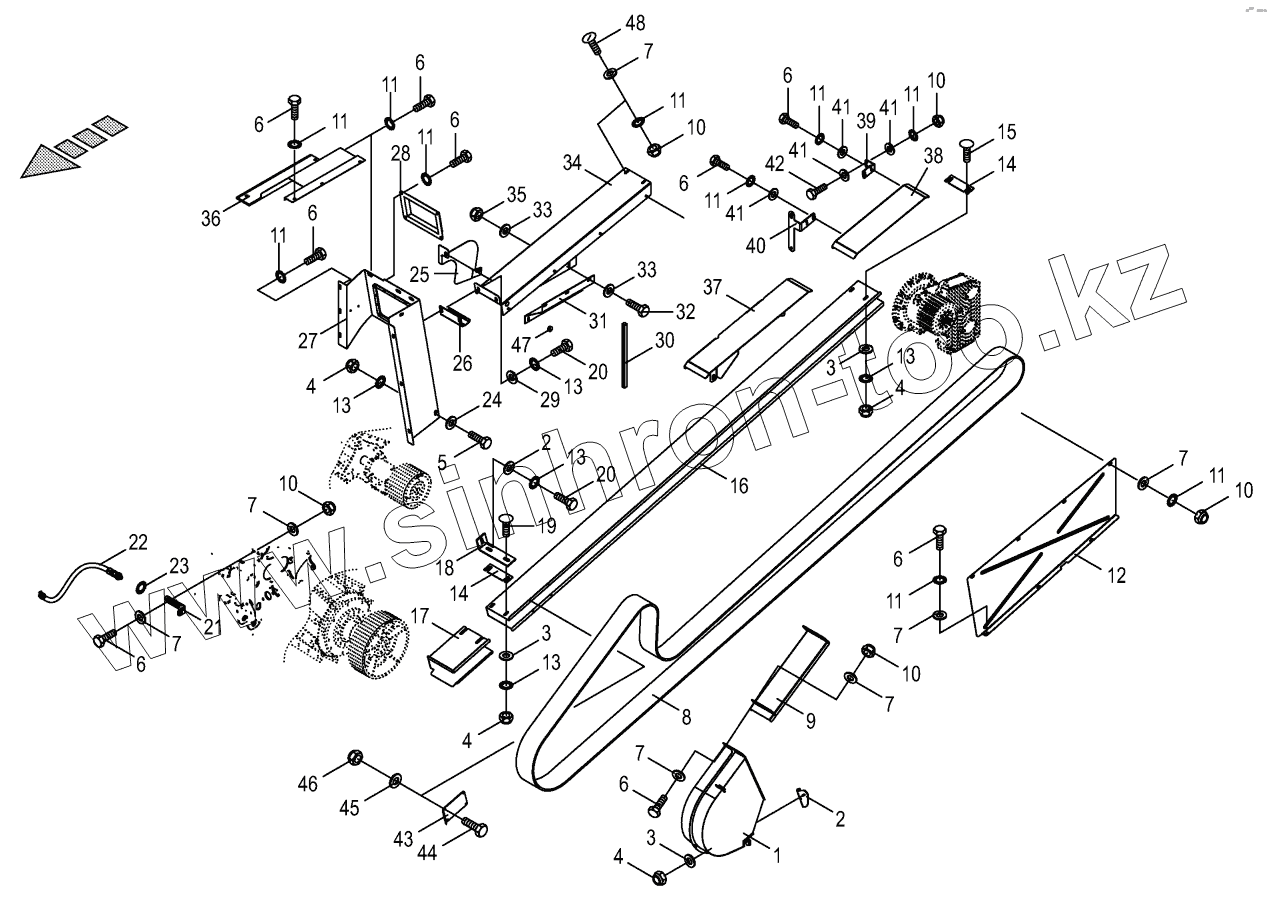

Каталог запасных частей к технике: KRONE BIG-X-850-1. Belt guide - main drive

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
4
4
4
4
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
9
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
12
13
13
13
13
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
41
41
41
42
43
44
45
46
47
48
Позиция на иллюстрации Заводской номер детали Название детали
1 200273601 Belt guard
2 200273731 Guard support
3 9103611 Washer
4 9087580 Locknut
5 9006370 Hex head bolt
6 9006120 Hex head bolt
6 9006140 Hex head bolt
6 9006160 Hex head bolt
7 9106030 Washer
8 270042651 Power band
9 200273650 Belt guard-front
10 9087060 Locknut
11 9099081 Detent edged washer
12 202210100 Cover plate
13 9099091 Detent edged washer
14 2145120 Enclosure
15 9047542 Coach bolt
16 200214431 Guide belt
17 2156070 Belt guide
18 2156100 Fastening angle
19 9047451 Coach bolt
20 9006360 Hex head bolt
21 200277370 Sensor support
22 3023212 Namur sensor
23 900002960 Toothwasher
24 9104140 Washer
25 200278950 Guard plate
26 200297340 Belt guide
27 200269592 Seperating box-left front
28 200221820 Cover case
29 9103530 Washer
30 9386941 Rubber profile-Id.-no.= 1m
31 200214670 Cover plate
32 9006550 Hex head bolt
33 9106090 Washer
34 202210120 Belt guard top
35 9087010 Locknut
36 200265390 Cover plate
37 200296610 Sub plate
38 200296600 Sub plate
39 200296550 Support
40 200296570 Support
41 9104130 Washer
42 9014250 Hex head bolt
43 200259500 Baffle
44 9006070 Hex head bolt
45 9104111 Washer
46 9087041 Locknut
47 9250290 Sealing plug
48 9052311 Coach bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
