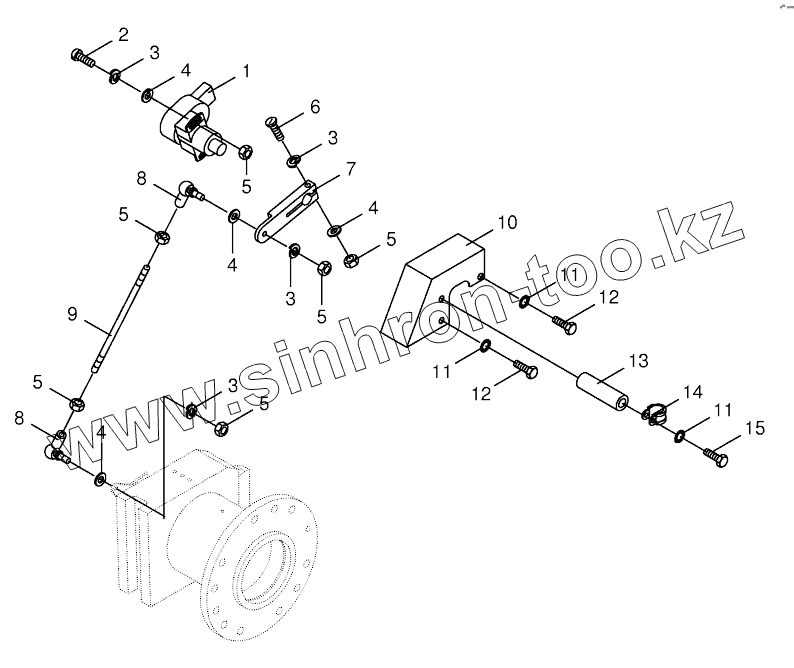

Каталог запасных частей к технике: KRONE BIG-X-850-1. Angle sensor - chopping drum

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
4
4
5
5
5
5
5
5
6
7
8
8
9
10
11
11
11
12
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 3031640 Sensor
2 9037450 Allen screw
3 9100310 Spring washer
4 9105001 Washer
5 9082071 Hex nut
6 9036610 Allen screw
7 202256650 Lever
8 9271140 Link
9 200204030 Coupler
10 2143240 Guard
11 9099081 Detent edged washer
12 9006120 Hex head bolt
13 2155250 Bushing
14 9240610 Tube clip w. rubber
15 9014230 Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
