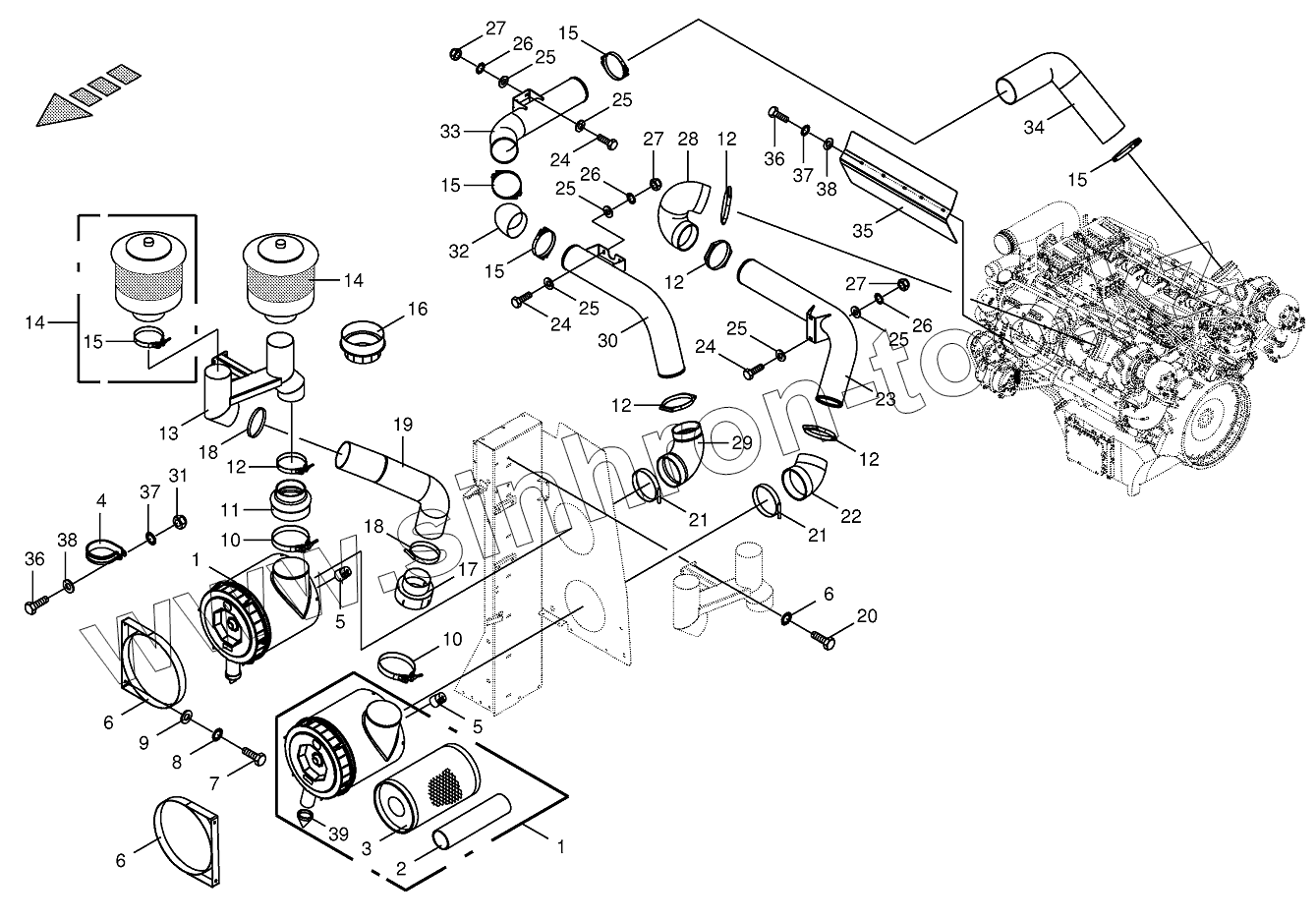

Каталог запасных частей к технике: KRONE BIG-X-850-1/1100-1. Air cleaning equipment

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5

6

6

6

7

8

9

10

10

11

12

12

12

12

12

13

14

14

14

15

15

15

15

15

16

17

18

18

19

20

21

21

22

23

24

24

24

25

25

25

25

25

25

26

26

26

27

27

27

28

29

30

31

32

33

34

35

36

36

37

37

38

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009403060		Air filter
2	009403080		Safety filter
3	009403070		Filter
4	900001120		Tube clip w. rubber
5	009402210		Vacuum indicator
6	009403090		Clamp
7	009006530		Hex head bolt
8	009099101		Detent edged washer
9	009103200		Washer
10	270010750		Joint bolt-hose clamp
11	270057650		Reducer
12	270010740		Joint bolt-hose clamp
13	200265330		Bracket
14	270036820		Pre-Cleaner
14	270001970		Pre-Cleaner
15	270010730		Joint bolt-hose clamp
16	200244890		Adapter-optional
17	200265420		Reducer
18	270001920		Hose clamp
19	200216310		Spiral hose
20	009006560		Hex head bolt
21	270061300		Joint bolt-hose clamp
22	270057200		Rubber bend-45°
23	200259480		Clean air pipe-below
24	009006370		Hex head bolt
25	009104140		Washer
26	009099091		Detent edged washer
27	009087580		Locknut
28	270041530		Clean air knee
29	270057740		Reducer
30	200264640		Clean air pipe-front top
31	009082100		Hex nut
32	270040930		Rubber bend-45°
33	200276080		Clean air pipe-back top
34	270041370		Corrugated tube
35	200257150		Screeninig sheet
36	009006140		Hex head bolt
37	009099081		Detent edged washer
38	009106030		Washer
39	009403640		Rubber valve

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
