Каталог запасных частей к технике: KRONE BIG-X-850/1100. Control box mounting parts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
22
22
23
24
25
26
26
26
26
26
26
26
27
27
27
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
43
44
44
45
46
47
48
50
51
52
52
53
54
55
56
57

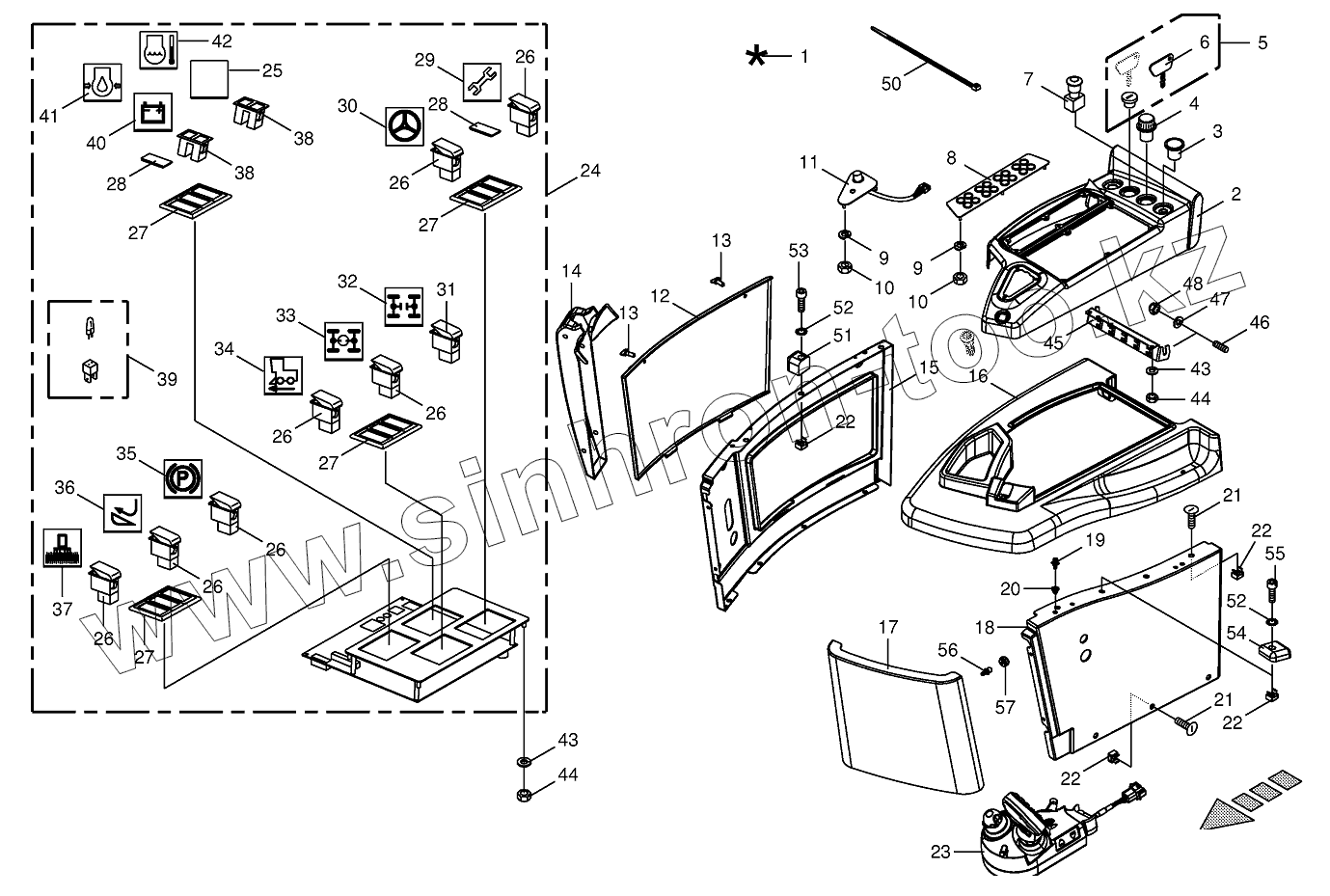

Позиция на иллюстрации Заводской номер детали Название детали
1 200262510 Control box-cpl.
2 200262790 Depot-top
3 200803390 Cigar lighter-socket
4 003026490 Cigar lighter
5 003026560 Ignition switch
6 003033490 Ignition key
7 200822160 Instantanequs cut-out switch
8 003039820 Keypad-panel
9 009100310 Spring washer
10 009082071 Hex nut
11 003039831 Incremental giver-with feeler
12 200262770 Maintenance door-right
13 200267070 Turn look
14 200273180 Cover
15 200262760 Cladding-right
16 200262781 Depot-middle
17 200262750 Maintenance door-front
18 200262720 Cladding-left
19 200266710 Spherical pin
20 200266720 Rubber support
21 009052301 Coach bolt
22 009095470 Nut
23 200810052 Multifunction lever
24 200811910 Control unit-panel
25 003031400 Cover
26 003027030 Switch-6-pole
27 003027100 Frame
28 003026530 Cover
29 003028321 Switch symbol
30 003028331 Switch symbol
31 003028050 Switch
32 003028191 Switch symbol
33 003028311 Switch symbol
34 003028172 Switch symbol
35 003028181 Switch symbol
36 003031370 Switch symbol
37 003028141 Switch symbol
38 003026520 Indicator lamp-incl. bulb
39 003021070 Lamp socket with bulb
40 003028201 Switch symbol
41 200811920 Switch symbol
42 200811930 Switch symbol
43 009104111 Washer
44 009082080 Hex nut
45 200267050 Traction relief
46 009057480 Threaded pin
47 009106030 Washer
48 009087060 Locknut
50 009226711 Cable band
51 200273200 Guide-right
52 009099030 Detent edged washer
53 009030800 Allen screw
54 200273210 Guide-left
55 009030771 Allen screw
56 900015780 Ball pin
57 900015790 Clutch
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
