Каталог запасных частей к технике: KRONE BIG-X-850/1100. Chopping drum support 795000-805000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

5

5

5

6

7

7

8

9

10

11

12

13

13

14

14

15

15

16

16

17

17

18

18

19

19

19

20

21

22

22

23

23

24

24

25

25

25

25

25

25

26

26

27

29

29

29

29

30

30

30

30

31

31

32

33

34

35

36

36

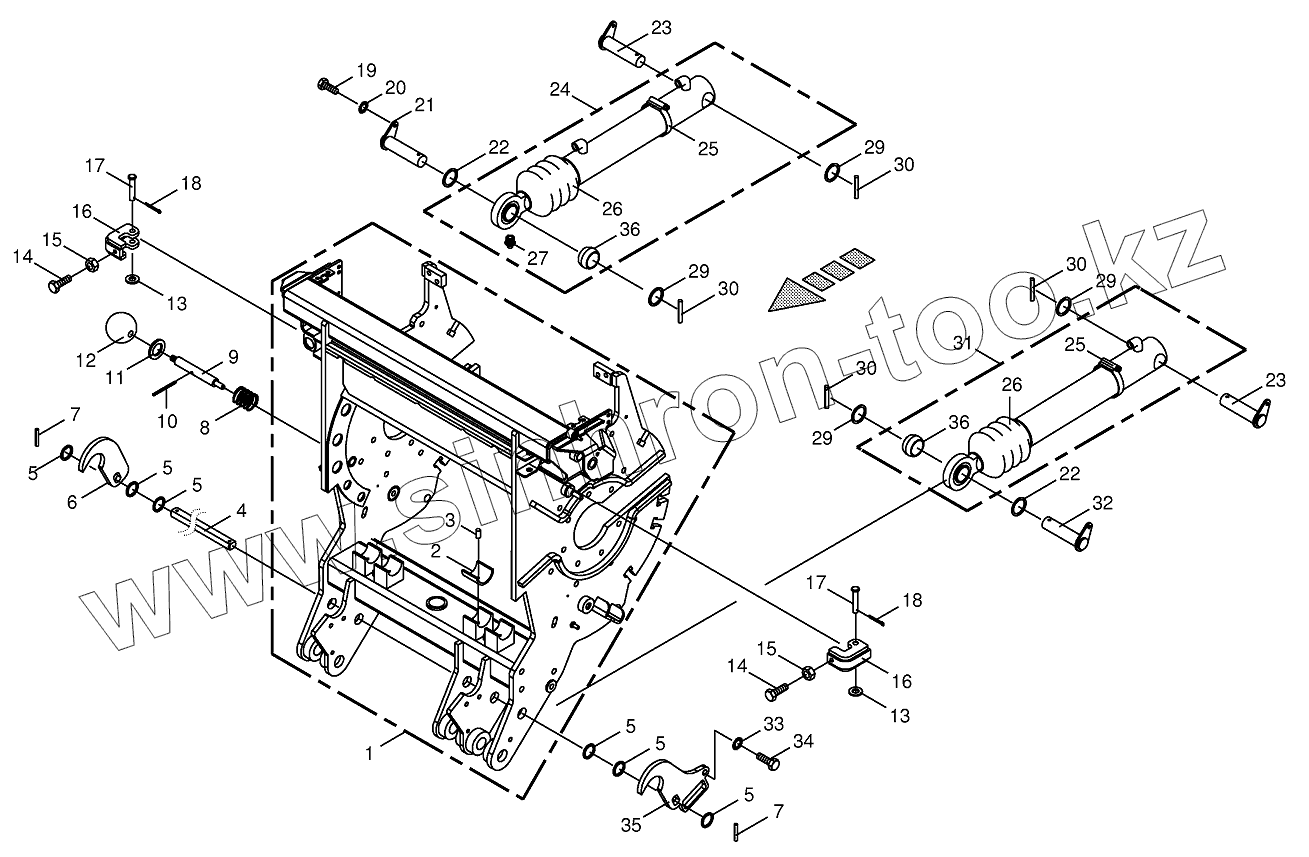

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200255770		Base frame -spring-mounted
2	002216411		Sliding bushing
3	009131810		Grooved pin
4	002178031		Shaft
5	009107271		Supporting disc
6	002178024		Hook
7	009126721		Roll pin
8	002700400		Pressure spring
9	200203600		Safety pin
10	009126182		Roll pin
11	002280311		Washer
12	009195090		Ball knob
13	009103031		Washer
14	009003451		Hex head bolt
15	009082200		Hex nut
16	002153990		Lock
17	009160190		Pin
18	009120671		Cotter pin
19	009006380		Hex head bolt
19	009006370		Hex head bolt
20	009099091		Detent edged washer
21	002171153		Pin
22	009108850		Shim ring
23	002164711		Pin
24	009185252		Hydraulic cylinder
24	270096230		Sealing set
25	009240040		Tube clip
25	009240050		Tube clip
25	009240070		Tube clip
26	009187980		Bellows
27	009192020		Grease niple
29	009106611		Washer
30	009126482		Roll pin
31	002171143		Hydraulic cylinder
31	009187013		Sealing set
32	002144290		Pin
33	009099121		Detent edged washer
34	009006760		Hex head bolt
35	002178004		Hook
36	270066700		Joint bearing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
