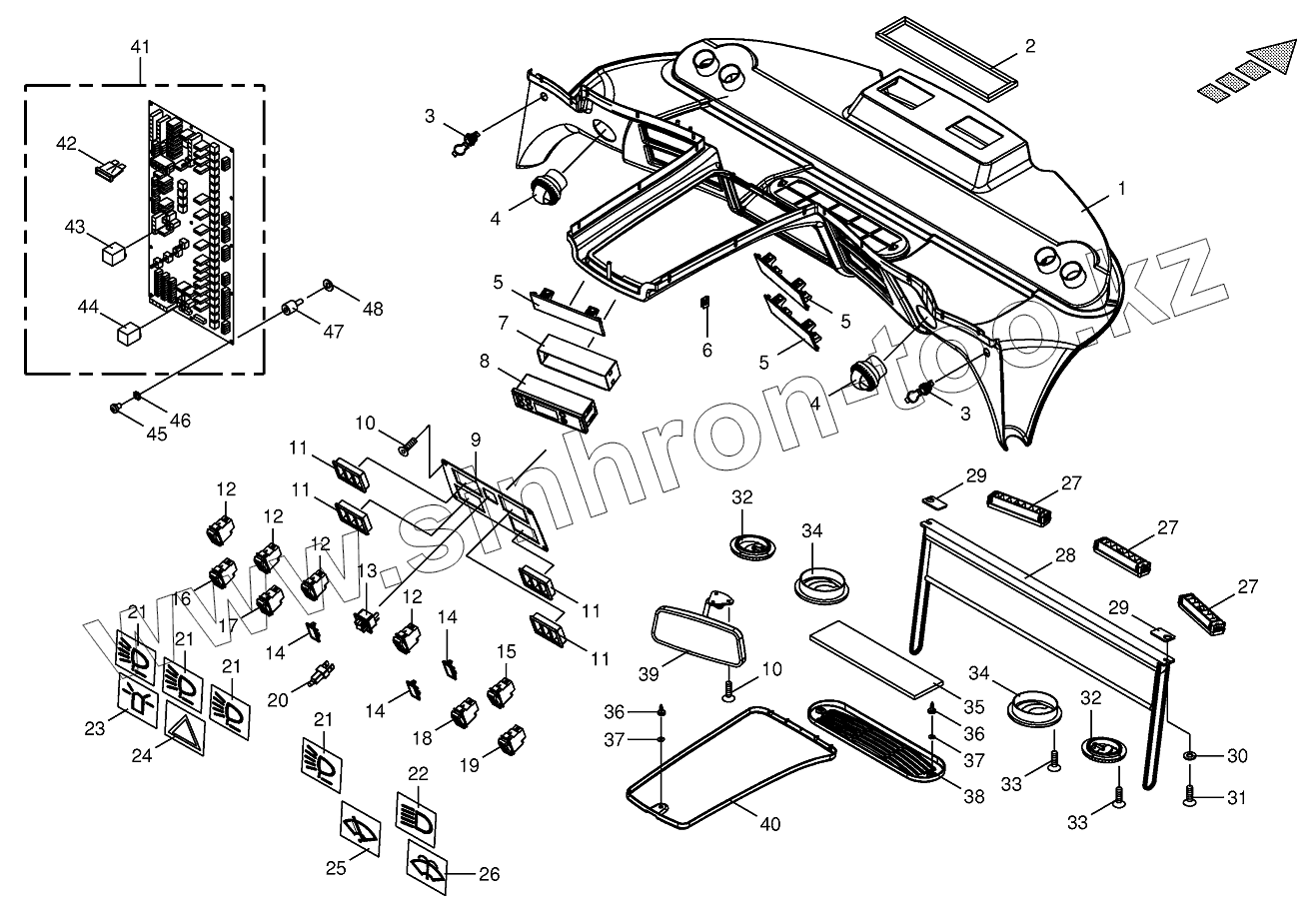

Каталог запасных частей к технике: KRONE BIG-X-850/1100. Cab-control panel (roof)/circuit board

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
5
6
7
8
9
10
10
11
11
11
11
12
12
12
12
13
14
14
14
15
16
17
18
19
20
21
21
21
21
22
23
24
25
26
27
27
27
28
29
29
30
31
32
32
33
33
34
34
35
36
36
37
37
38
39
40
41
42
42
42
42
42
42
42
42
42
42
42
42
42
42
42
43
44
45
46
47
48
Позиция на иллюстрации Заводской номер детали Название детали
1 270104460 Roof console-front
2 200274430 Gasket
3 002206400 Built-in socket-2-pole
4 200274310 Round nozzle
5 002204360 Blind cover
6 200274390 Sheet nut
7 002204370 Frame for radio cut-out
8 270008412 Control unit Klimatronic
9 200274400 Switch plate
10 200274480 Fillister head screw
11 003027100 Frame
12 003025240 Switch-ON- OFF
13 003025330 Mirror switch
14 003026530 Cover
15 003033590 Combi-switch
16 003025260 Switch-ON- OFF
17 003025250 Switch-warning lights
18 003033600 Combi-switch
19 003028050 Switch
20 003021070 Lamp socket with bulb
21 003033550 Switch symbol
22 003033560 Switch symbol-green
23 003033530 Switch symbol-yellow
24 003033540 Switch symbol-red
25 003033580 Switch symbol
26 003033570 Switch symbol
27 200274450 Air grating
28 270012400 Blind-lateral
29 200274420 Plate
30 009104111 Washer
31 200274490 Fillister head screw
32 002204400 Air outlet
33 009068100 Slotted pan head screw
34 200274380 Round nozzle
35 200274440 Filter mat
36 200274470 Quarter-turn lock
37 200274460 Grommet
38 200263420 Cover
39 002204420 In-cab mirrow
40 200275410 Service hatch
41 200800071 Circuit board-Cab
42 003031980 Flat fuse
42 003021960 Flat fuse
42 003032010 Flat fuse
42 003018560 Flat fuse
42 003020760 Flat fuse
42 003021940 Flat fuse
42 003020740 Flat fuse
42 003019770 Flat fuse
43 003029911 Relay-safety plate assembled
44 003037690 Time control unit
45 200278280 Fillister head screw
46 009098170 Toothwasher
47 200278320 Oscillation absorber
48 009103250 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
