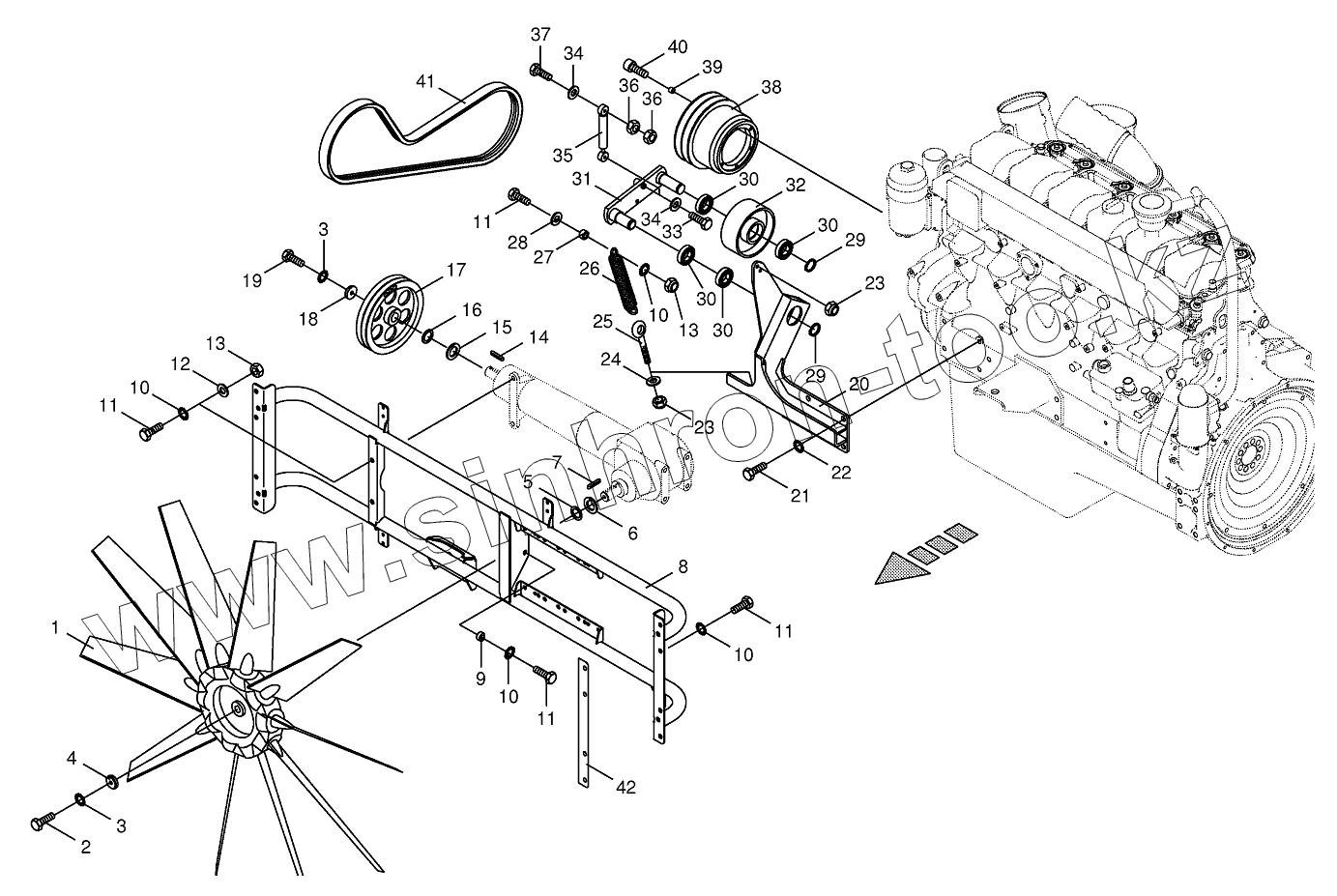

Каталог запасных частей к технике: KRONE BIG-X-800. Ventilator wheel/Drive

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
10
10
10
11
11
11
11
11
11
11
12
13
13
14
15
16
16
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
30
30
30
31
32
33
34
34
35
36
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
1 200210320 Ventilator
2 009006370 Hex head bolt
3 009099091 Detent edged washer
4 200219460 End plate
5 009111361 Shim ring
6 200219450 Spacing washer
7 009151220 Fit-in key
8 002136070 Gearbox support
9 002282511 Spacer bushing
10 009099101 Detent edged washer
11 009003041 Hex head bolt
11 009006580 Hex head bolt
11 009006570 Hex head bolt
11 009006550 Hex head bolt
12 009103200 Washer
13 009087010 Locknut
14 009150781 Fit-in key
15 002256770 Spacer ring
16 009108630 Shim ring
16 009108641 Shim ring
16 009108651 Shim ring
17 002254401 V-belt pulley
18 002238931 Washer
19 009006380 Hex head bolt
20 200222960 Bracket
21 900000290 Hex head bolt
22 009099290 Detent edged washer
23 009087060 Locknut
24 009106030 Washer
25 009183100 Eye screw
26 002818061 Tension spring
27 002276802 Bushing
28 009106090 Washer
29 009115360 Circlip
30 009305060 Grooved ball bearing
31 200222910 Rocker
32 002299422 Jockey pulley
33 009014220 Hex head bolt
34 009104130 Washer
35 002307640 Damper
36 009082100 Hex nut
37 009014230 Hex head bolt
38 002131581 V-belt pulley
39 002211671 Bushing
40 009033401 Allen screw
41 200225361 Power band
42 200239800 Filler plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
