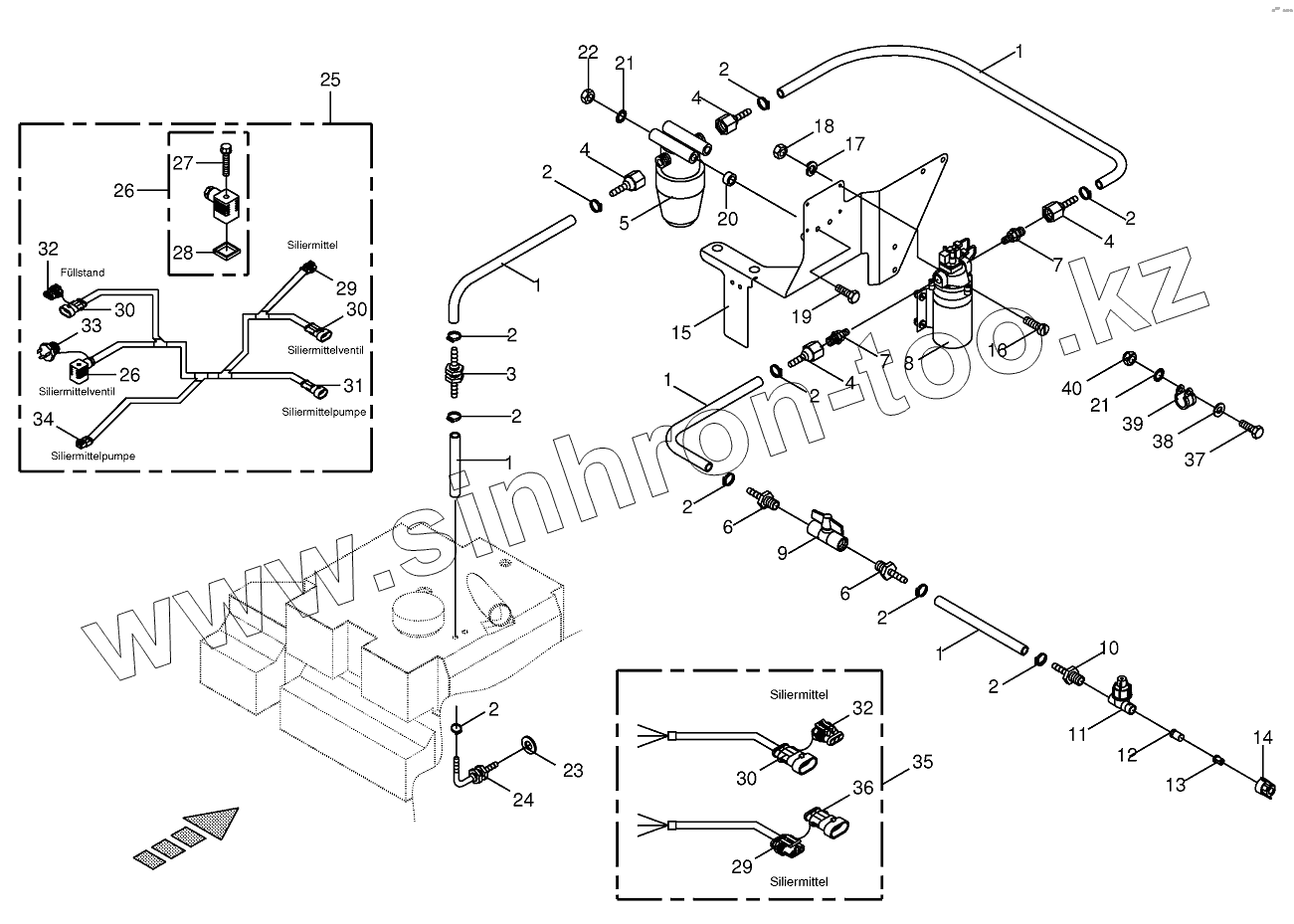

Каталог запасных частей к технике: KRONE BIG-X-800. Silage agent system/Wiring harness

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
3
4
4
4
4
5
6
6
7
7
8
9
10
11
12
13
13
13
14
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
28
29
29
30
30
30
31
32
32
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
009405190 009405190 Elbow union
1 009405110 Pressure hose-red
2 009240011 Tube clip
3 009405090 Straight 2-way connector
4 009405070 Connector
5 009405060 Filter
6 009405220 Connector
7 009405050 Double nipple
8 003039840 Silage agent pump
9 009405210 Ball cock
10 009405250 Connector
11 009405140 Threaded nozzle support
12 009405200 Filter cartridge
13 009405120 Flat stream nozzle-orange
13 009405170 Flat stream nozzle-blue
13 009405150 Flat stream nozzle-red
14 009405130 Bayonet cap-orange
14 009405160 Bayonet cap-red
14 009405180 Bayonet cap-blue
15 200241300 Pump retainer
16 009036610 Allen screw
17 009100310 Spring washer
18 009082071 Hex nut
19 009010081 Hex head bolt
20 002147350 Bushing
21 009099081 Detent edged washer
22 009082100 Hex nut
23 009105122 Washer
24 009405190 Elbow union
25 200803620 Wiring harness
26 003019870 Valve plug with LED
27 003021820 Screw with straight-line curls
28 003011860 Gasket
29 003023520 Plug-3-pole
30 003023550 Coupling socket-3-pole
31 003023560 Coupling socket-2-pole
32 003029670 Blind bushing plug-3-pole
33 003020050 Connector plug-2-pole
34 003033160 Plug-2-pole
35 003035581 Wiring harness
36 003033790 Blind-pin casing-3-pole
37 009006160 Hex head bolt
38 009106030 Washer
39 900004190 Tube clip w. rubber
40 009087060 Locknut
41 270028190 T-connector
42 270028200 Non-return valve
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
