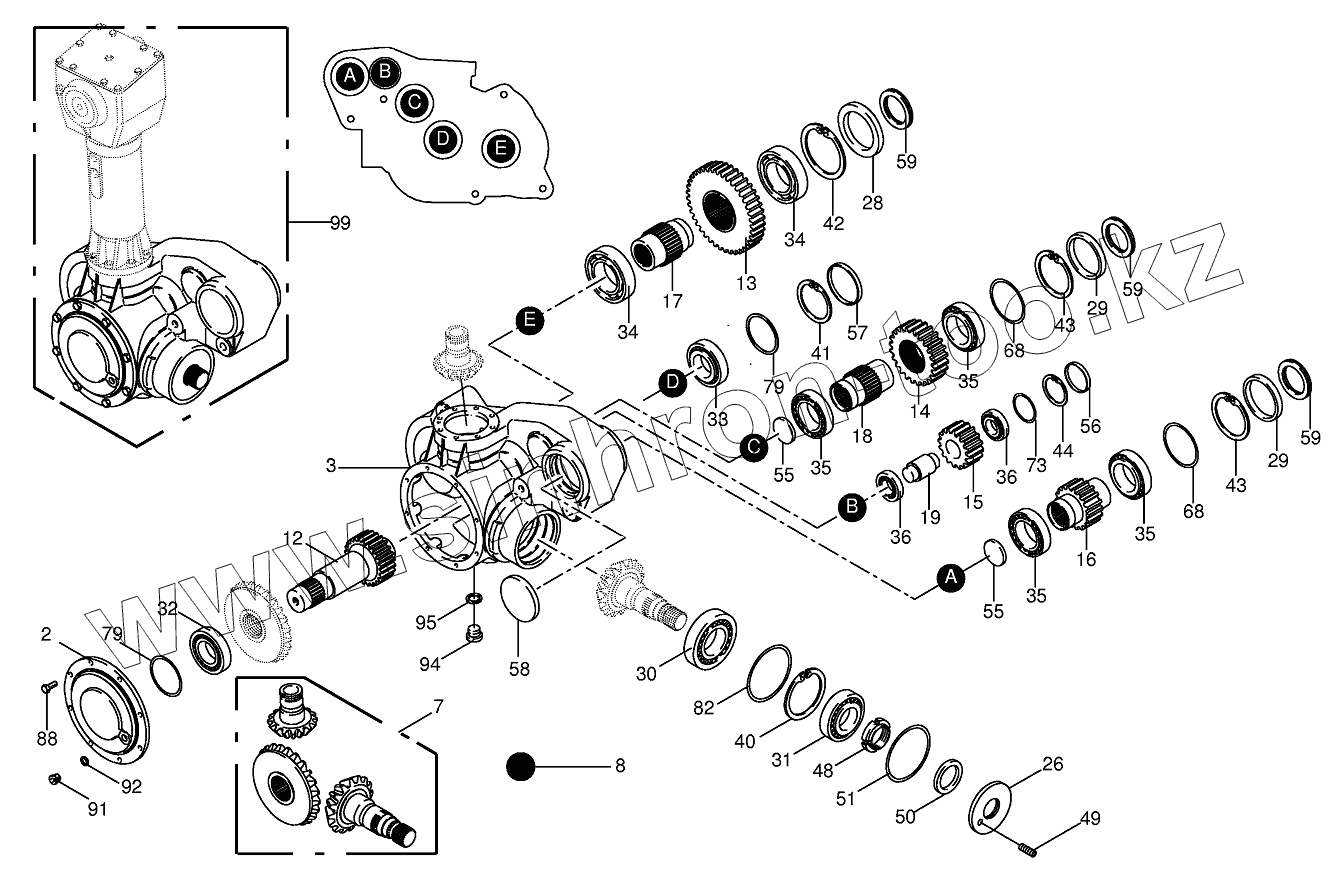

Каталог запасных частей к технике: KRONE BIG-X-800. Roller gearbox part 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
7
8
12
13
14
15
16
17
18
19
26
28
29
29
30
31
32
33
34
34
35
35
35
35
36
36
40
41
42
43
43
44
48
49
50
51
55
55
56
57
58
59
59
59
68
68
68
68
73
73
73
79
79
79
79
82
82
88
91
92
94
95
99
Позиция на иллюстрации Заводской номер детали Название детали
2 009557480 Bearing housing
3 009557470 Housing
7 009557510 Bevel wheel set
8 009261010 Oil-Id.-no.=1ltr
12 009557530 Spur wheel shaft
13 009557550 Spur gear
14 009557560 Spur gear
15 009557570 Spur gear
16 009558120 Spur wheel shaft
17 009558130 Hollow shaft
18 009558140 Hollow shaft
19 009557610 Shaft
26 009558150 Gearbox cover
28 009557660 Ring
29 009557670 Ring
30 009321510 Taper roller bearing
31 009321400 Taper roller bearing
32 009321660 Taper roller bearing
33 009321100 Taper roller bearing
34 009301450 Grooved ball bearing
35 009321810 Taper roller bearing
36 009321060 Taper roller bearing
40 009116940 Circlip
41 009116100 Circlip
42 009116960 Circlip
43 009116910 Circlip
44 009116680 Circlip
48 009557680 Slotted nut
49 009057111 Threaded pin
50 009361901 Radial-shaft sealing ring
51 009375770 O-ring
55 009370330 Nilos-ring
56 009555340 Cap
57 009252081 Sealing cap
58 009252160 Sealing cap
59 009360790 Radial-shaft sealing ring
68 009108480 Shim ring
68 009108490 Shim ring
68 009108511 Shim ring
73 009111620 Shim ring
73 009111600 Shim ring
73 009111640 Shim ring
79 009111660 Shim ring
79 009111650 Shim ring
79 009111680 Shim ring
82 009109300 Shim ring
82 009109320 Shim ring
88 009006360 Hex head bolt
91 009060071 Screw plug
92 009377210 Gasket ring
94 009060050 Screw plug
95 009377511 Gasket ring
99 009558061 Roller gear-below
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
