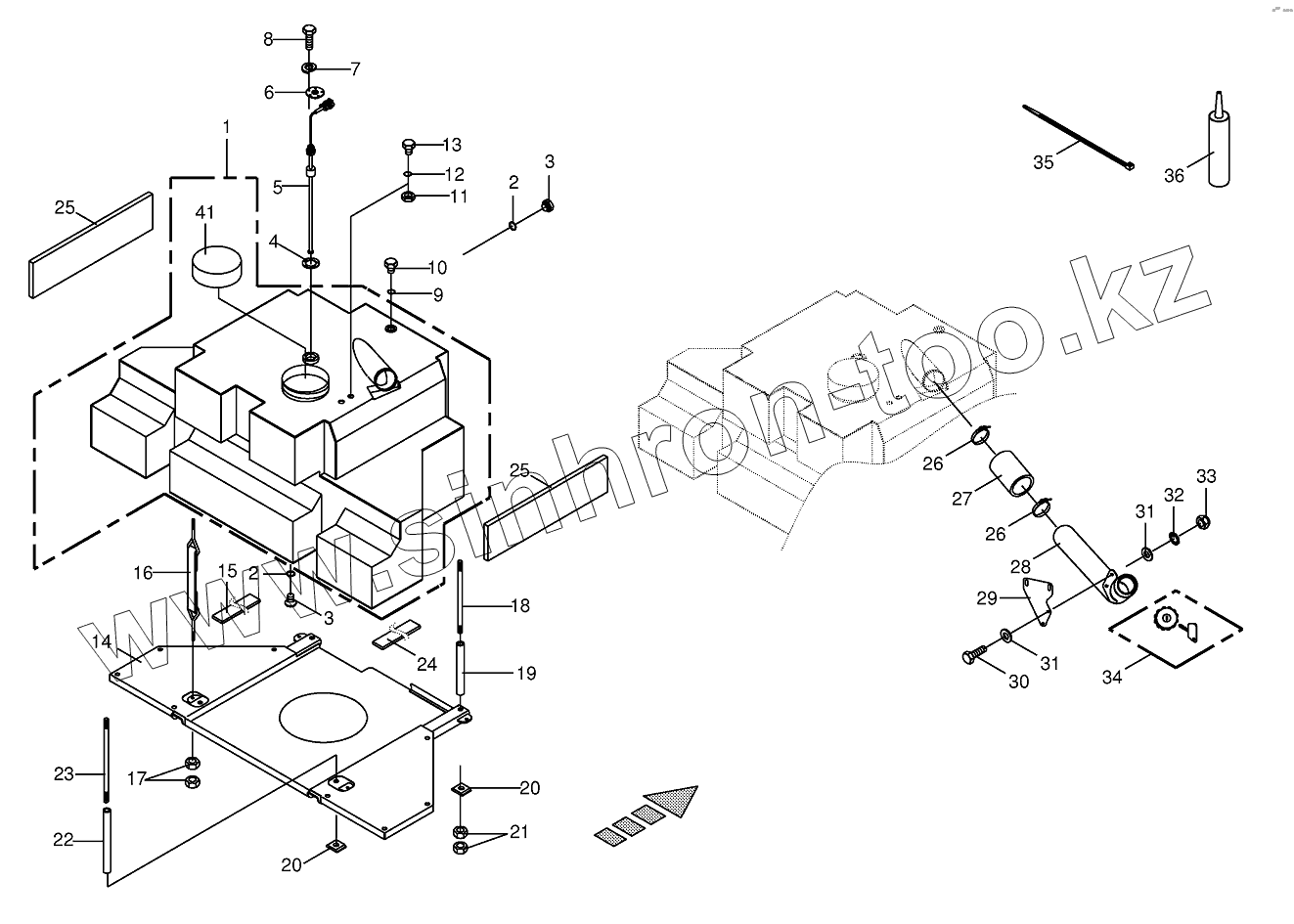

Каталог запасных частей к технике: KRONE BIG-X-800. Additional tank for silage agent system

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

25

25

26

26

27

28

29

30

31

31

32

33

34

35

36

41

Позиция на иллюстрации	Заводской номер детали		Название детали
009006160	009006160		Hex head bolt
270018470	270018470		Gasket
1	200233350		Auxiliary tank
2	009538840		O-ring
3	002147320		Screw plug
4	009400460		Gasket
5	200805590		Level sensor
6	002132370		Sensor support
7	009100310		Spring washer
8	009002920		Hex head bolt
9	009377511		Gasket ring
10	009060050		Screw plug
11	009085242		Hex nut-low form
12	009376370		O-ring
13	002158050		Drain bolt
14	200234240		Subsurface
15	002141460		Rubber coat-below
16	002145700		Tension band
17	009082100		Hex nut
18	002141490		Threaded spindle-front
19	002147300		Spacer tube-front
20	002253440		Pressure plate
21	009082200		Hex nut
22	002147290		Spacer tube-back
23	002141390		Threaded spindle-back
24	200235860		Rubber coat
25	200227000		Rubber plate
26	009240260		Joint bolt-hose clamp
27	200235900		Hose coupling
28	200234210		Filler pipe
29	200235850		Tank lug support
30	009006140		Hex head bolt
31	009106030		Washer
32	009099081		Detent edged washer
33	009087060		Locknut
34	200234280		Tank cap
35	009226711		Cable band
36	003037740		Gluten
41	270022060		Tank cap

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
