Каталог запасных частей к технике: KRONE BIG-X-800. CropControl

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
29
30
31
31
31
32
32
32
33
33
34
34
35
36
37
38
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57

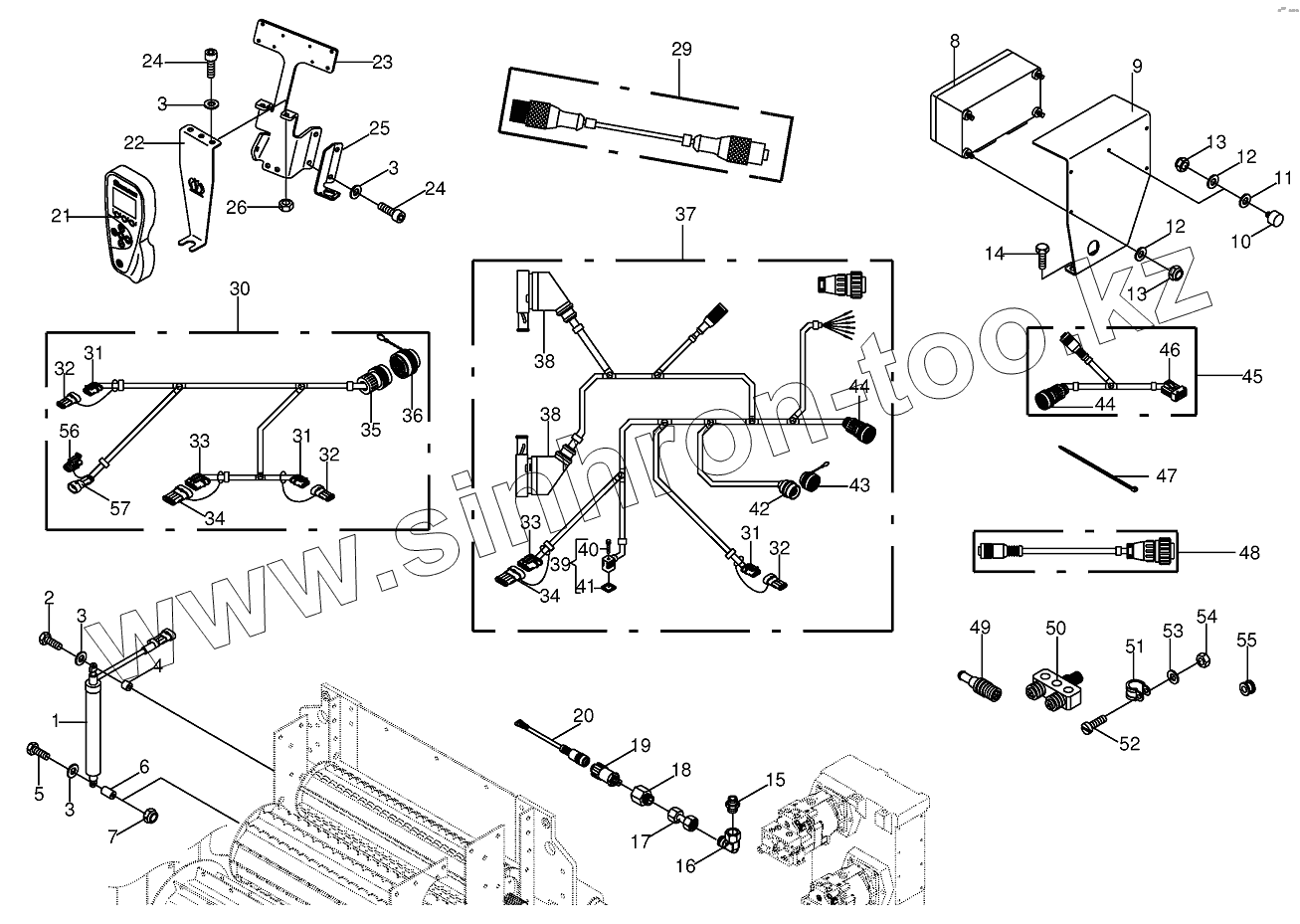

Позиция на иллюстрации Заводской номер детали Название детали
1 200804390 Position sensor
2 009014230 Hex head bolt
3 009104130 Washer
4 200227320 Spacer
5 009010481 Hex head bolt
6 200227310 Spacer
7 009087060 Locknut
8 200805430 Job computer-incl. software
9 200228390 Bracket
10 270012060 Rubber pad
11 009103511 Washer
12 009104111 Washer
13 009087041 Locknut
14 009011371 Hex head bolt
15 900003430 Male connector
16 009208250 Lug
17 009193121 Double nipple
18 009193110 Unscrewing connection
19 003024731 Pressure sensor
20 003032271 Adapter wire-4-pole
21 003034101 Terminal
22 003035561 Support
23 200227990 Bracket
24 009030751 Allen screw
25 200229080 Socket holder
26 009082100 Hex nut
29 200805270 Connection cable-5-pole
30 200804780 Wiring harness
31 003023520 Plug-3-pole
32 003033790 Blind-pin casing-3-pole
33 003023530 Plug-4-pole
34 003029820 Blind-pin casing-4-pole
35 200801710 Plug-14-pole
36 003034140 Blind-plug
37 200804762 Wiring harness
38 003022350 Protective grommet
39 003034120 Valve plug-black , low mounting form
40 003021820 Screw with straight-line curls
41 003011860 Gasket
42 200801720 Built-in socket-14-pole
43 003033480 Blind-plug
44 003024310 Plug-31-pole
45 200804770 Adapter wire
46 003030840 Plug-10-pole
47 009226711 Cable band
48 200804850 Adapter wire
49 003050070 Terminal resistance-5-pole
50 200805450 Y-Distributor-5-pole
51 900000310 Tube clip w. rubber
51 009240610 Tube clip w. rubber
52 009034030 Allen screw
53 009103070 Washer
54 009082040 Hex nut
55 009242070 Cable bushing
56 003029830 Blind bushing casing-2-pole
57 003023560 Coupling socket-2-pole
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
