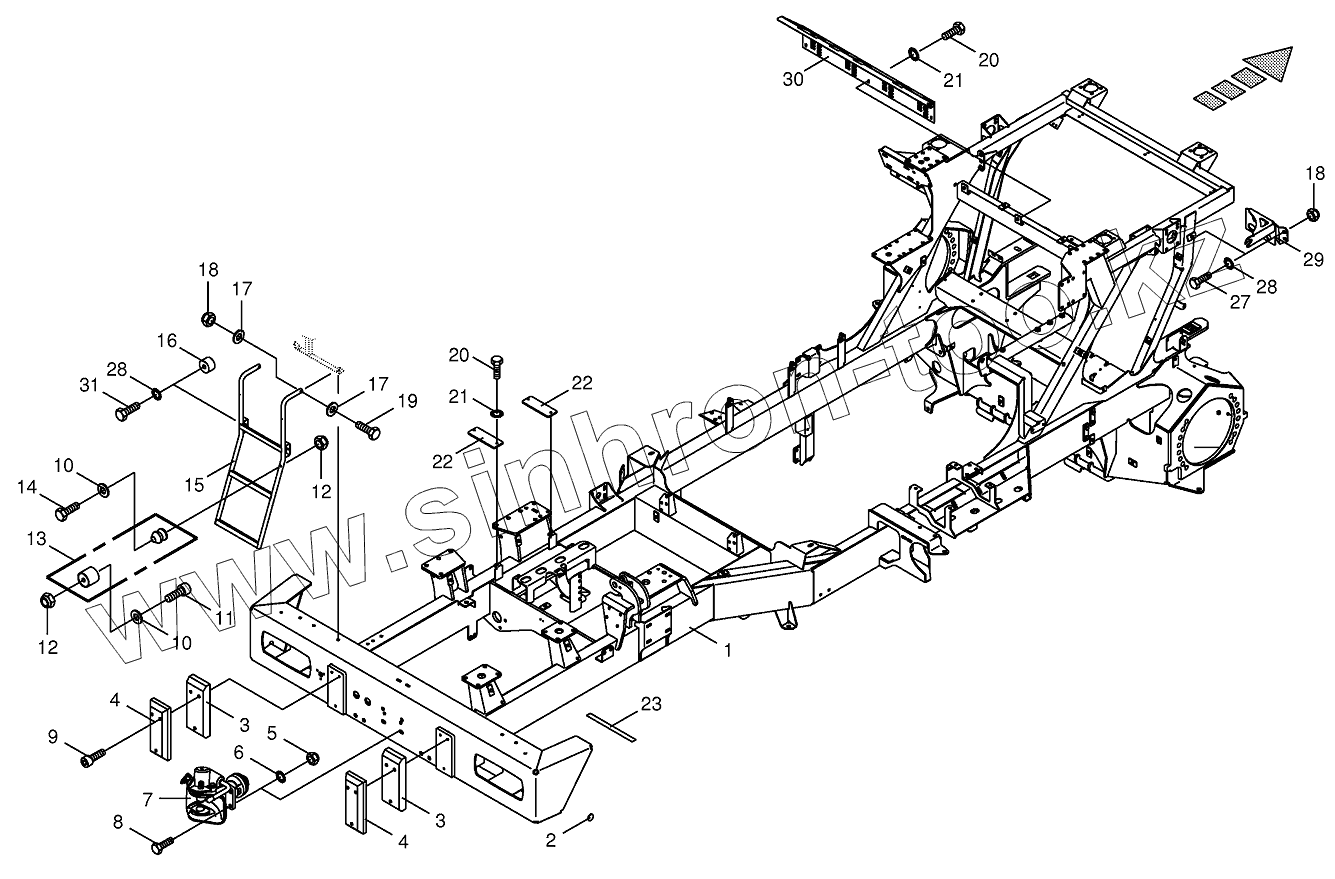

Каталог запасных частей к технике: KRONE BIG-X-800/1000. Frame/trailer hitch/ascending ladder

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

7

7

7

8

9

10

10

11

12

12

13

14

15

16

17

17

18

18

19

20

20

21

21

22

22

23

27

28

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002143701		Main frame
2	009388600		Housing foot
3	200228910		Reflection loss or gain
4	009242290		Rubber pad
5	009087190		Locknut
6	009099121		Detent edged washer
7	009235170		Trailer hitch
7	270066430		Trailer hitch
8	009006780		Hex head bolt
9	900002140		Allen screw
10	009104111		Washer
11	009030451		Allen screw
12	009087041		Locknut
13	002508311		Clamp and buffer
14	009014121		Hex head bolt
15	200233871		Ladder-back
16	270015280		Rubber pad
17	009104140		Washer
18	009087580		Locknut
19	009014340		Hex head bolt
20	009006120		Hex head bolt
21	009099081		Detent edged washer
22	200226400		Plate
23	009394041		Locking tab
27	009006360		Hex head bolt
28	009099091		Detent edged washer
29	200247260		Clutch support
30	003600982		Intermediate housing
31	009006320		Hex head bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
