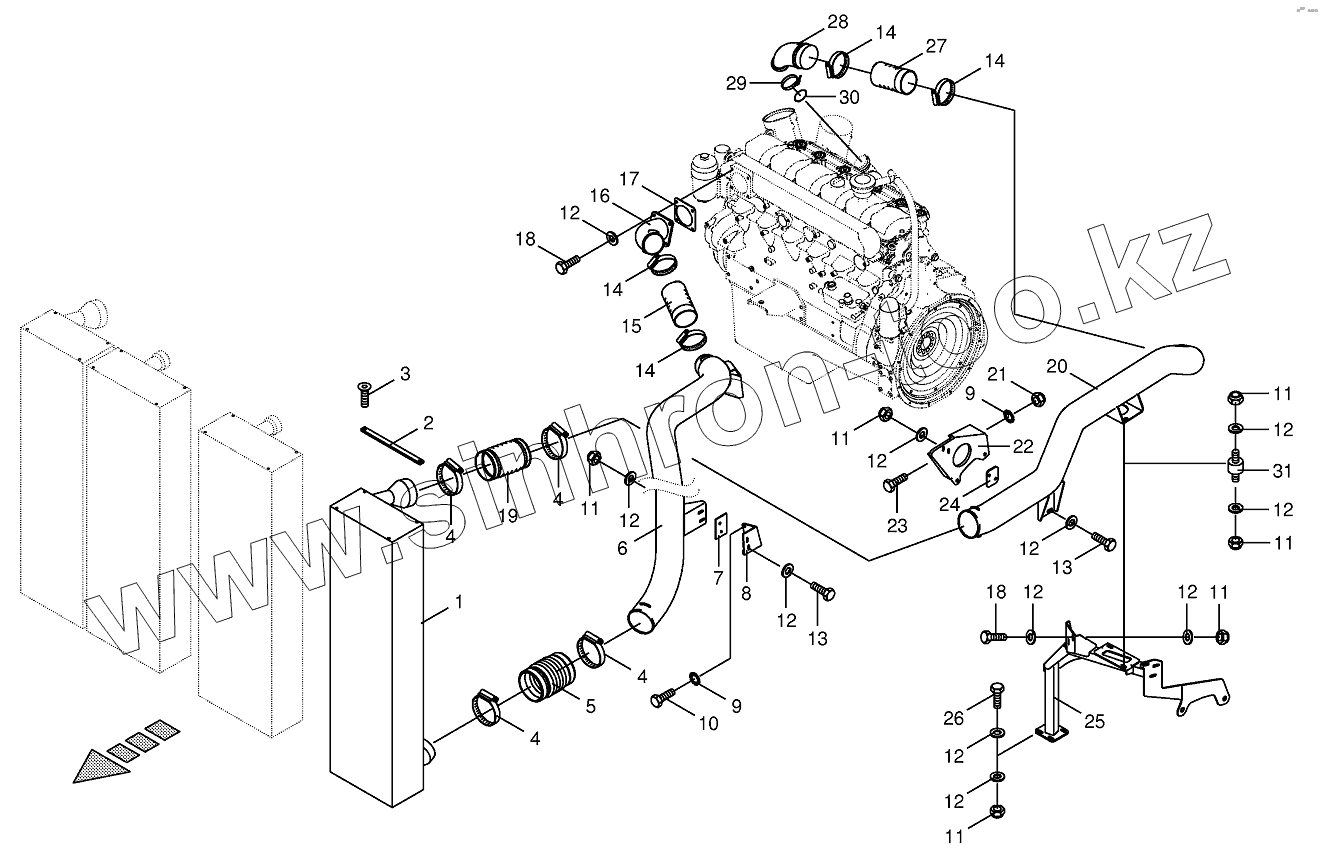

Каталог запасных частей к технике: KRONE BIG-X-800/1000. Charge air cooler-rear motor

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
4
5
6
7
8
8
9
9
9
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
14
14
14
14
14
14
14
15
16
17
18
18
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
30
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 200217000 Charge air cooler
2 200218930 Spacer
3 009040443 Countersunkscrew
4 009405400 Clamp
5 002280490 Corrugated tube-black
6 200225020 Charge air tube
7 200221170 Spacer plate
8 200221240 Charge air pipe support
9 009099121 Detent edged washer
10 009003330 Hex head bolt
11 009087580 Locknut
12 009104140 Washer
13 009006390 Hex head bolt
14 002328270 Hose clamp
15 009402110 Hose
16 200225040 Charge air elbow
17 002328260 Gasket
18 009006370 Hex head bolt
19 002280480 Corrugated tube-auburn
20 200225060 Charge air tube
21 009087190 Locknut
22 200221210 Panel
23 009006750 Hex head bolt
24 200221180 Spacer plate
25 200224480 Charge air pipe support
26 009006380 Hex head bolt
27 009402120 Hose
28 009402100 Charge air tube
29 002328280 Hose clip
30 009376130 O-ring
31 270035800 Rubber pad
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
