Каталог запасных частей к технике: KRONE BIG-X-800/1000. Charge air cooler-rear motor

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

4

4

4

4

5

6

7

8

9

9

9

9

10

11

11

11

11

11

12

12

12

12

12

12

12

12

13

13

14

14

14

14

14

14

15

16

17

18

19

19

20

21

22

23

23

24

25

25

26

27

27

28

29

30

32

33

33

34

35

36

37

37

37

38

38

38

39

39

40

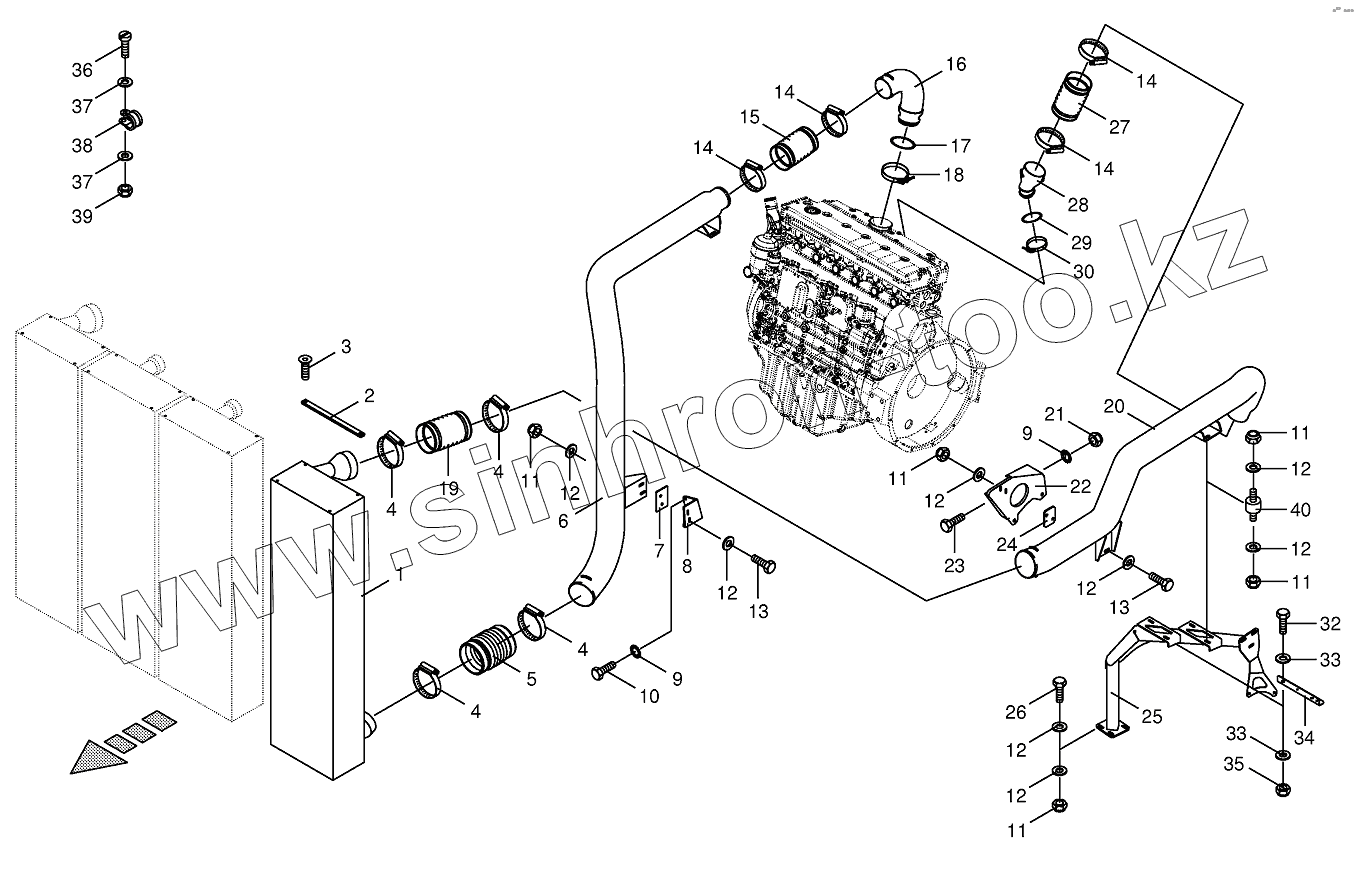

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200217000		Charge air cooler
2	200218930		Spacer
3	009040443		Countersunkscrew
4	009405400		Clamp
5	002280490		Corrugated tube-black
6	200222560		Charge air tube
7	200221170		Spacer plate
8	200221240		Charge air pipe support
9	009099121		Detent edged washer
10	009003330		Hex head bolt
11	009087580		Locknut
12	009104140		Washer
13	009006390		Hex head bolt
14	002328270		Hose clamp
15	002337740		Hose coupling
16	200221110		Charge air connector
17	009376070		O-ring
18	009240480		V-Clamp
19	002280480		Corrugated tube-auburn
20	200222620		Charge air tube
21	009087190		Locknut
22	200221210		Panel
23	009006750		Hex head bolt
24	200221180		Spacer plate
25	200220570		Charge air pipe support
26	009006380		Hex head bolt
27	002337750		Hose coupling
28	200221060		Charge air connector
29	009376080		O-ring
30	009240460		V-Clamp
32	009006160		Hex head bolt
33	009104130		Washer
34	200232350		Supporting angle
35	009087060		Locknut
36	009037471		Allen screw
37	009105001		Washer
38	009240100		Tube clip w. rubber
38	009240141		Tube clip w. rubber
39	009087020		Locknut
40	270035800		Rubber pad

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
