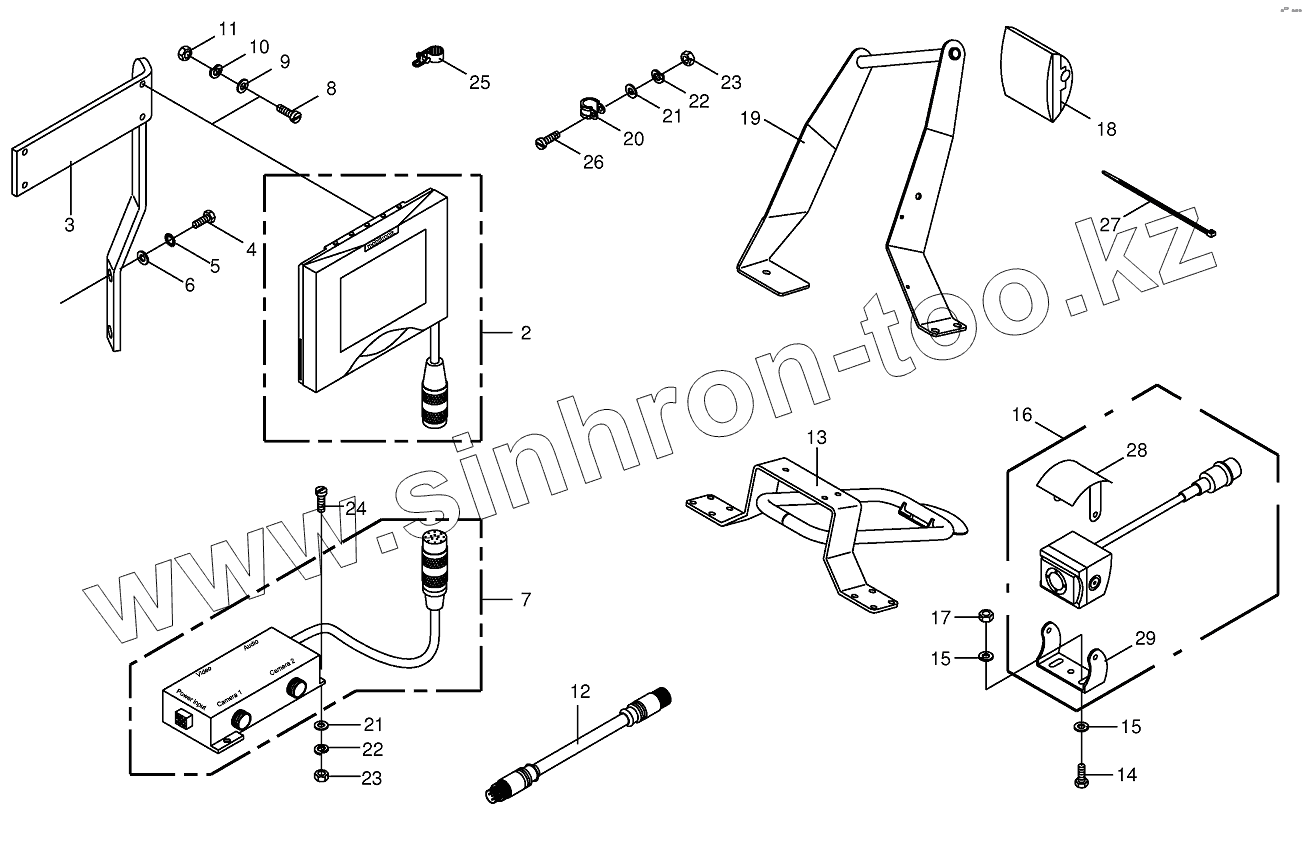

Каталог запасных частей к технике: KRONE BIG-X-800/1000. Camera surveillance/Rear view mirror

Тип техники

Марка

Модель

Схема

2

3

4

5

6

7

8

9

10

11

12

12

12

13

14

15

15

16

17

18

19

20

21

21

22

22

23

23

24

25

25

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
200815400	200815400		Assembly kit
200815370	200815370		Gasket
2	200807000		Display color
3	002206241		Bracket
4	009030751		Allen screw
5	009099081		Detent edged washer
6	009104130		Washer
7	200806990		Connection box
8	009034240		Allen screw
9	009103250		Washer
10	009100010		Spring washer
11	009080061		Hex nut
12	003038161		Wiring harness-2nd camera
12	200807940		Wiring harness-optional
13	002134630		Emission uptake-Camera
14	009006080		Hex head bolt
15	009099061		Detent edged washer
16	200808420		Colour video camera
17	009082080		Hex nut
18	270011760		Blind angle mirror-heated
19	200236100		Mirror support
20	009240080		Tube clip w. rubber
21	009105001		Washer
22	009100310		Spring washer
23	009082071		Hex nut
24	009036520		Allen screw
25	009240690		Screwless corrugatend tube
25	009240710		Screwless corrugatend tube
26	009037471		Allen screw
27	009226740		Cable band
28	200815420		Cover
29	200815410		Support -Camera

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
