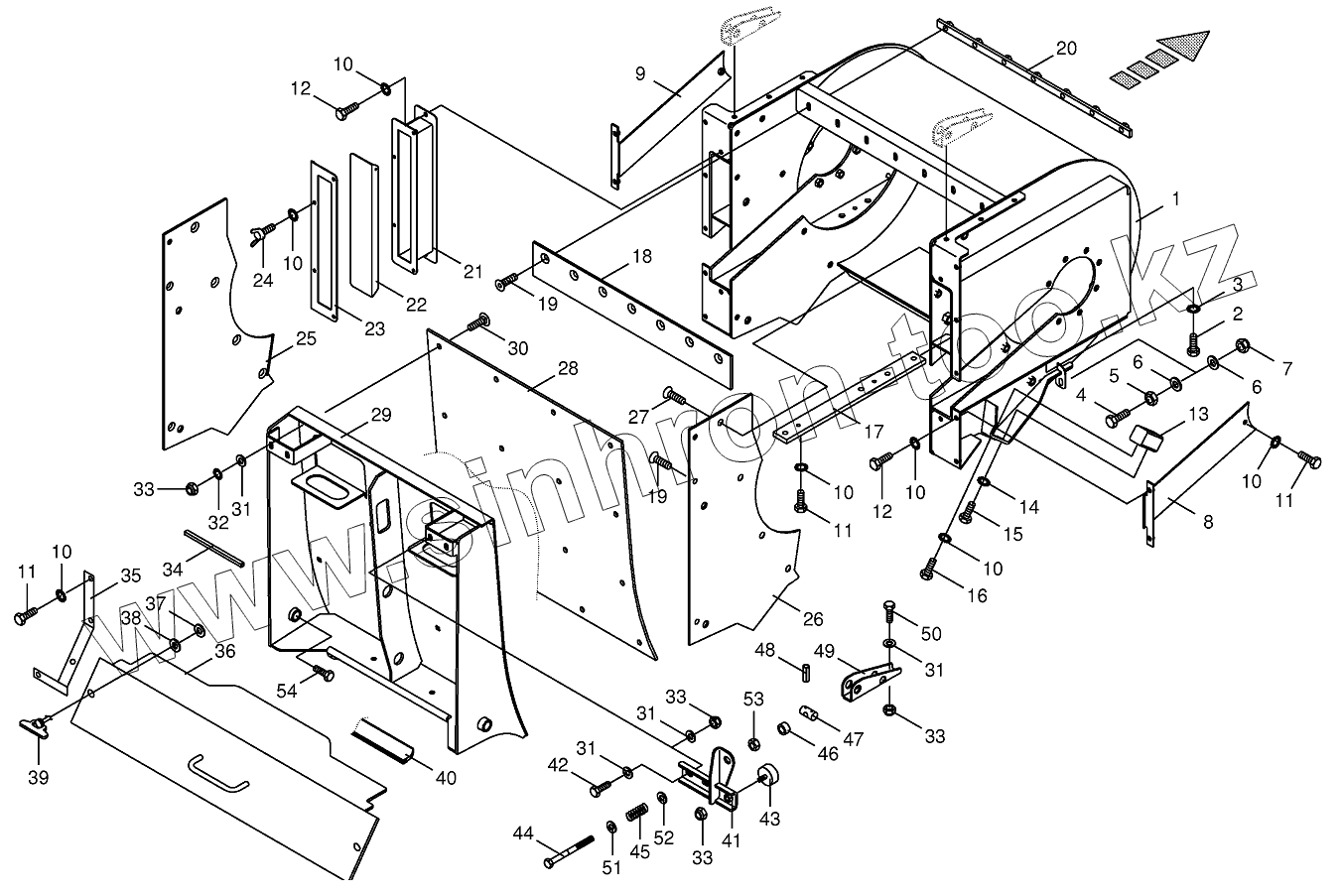

Каталог запасных частей к технике: KRONE BIG-X-700. Discharge accelerator housinge-spring-mounted

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
10
10
10
10
10
10
11
11
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
32
33
33
33
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
Позиция на иллюстрации Заводской номер детали Название детали
1 002158043 Housing
2 009014600 Hex head bolt
3 009099101 Detent edged washer
4 009003090 Hex head bolt
5 009082150 Hex nut
6 009105061 Washer
7 009087010 Locknut
8 002199872 Cover-right
9 002199841 Cover-left
10 009099081 Detent edged washer
11 009006140 Hex head bolt
12 009006120 Hex head bolt
13 002156991 Clamping block
14 009099121 Detent edged washer
15 009003531 Hex head bolt
16 009002010 Hex head bolt
17 002240442 Threaded bar
18 002158031 Stripper
19 009040453 Countersunkscrew
20 002219721 Support bar
21 200248450 Slider channel
22 200248470 End plate
23 200248460 Clamping plate
24 009061320 Winged screw
25 002157232 Wearing plate -left
26 002157222 Wearing plate -right
27 009040622 Countersunkscrew
28 200242720 Wearing plate
29 200242711 Rear panel
30 009040091 Countersunkscrew
31 009104140 Washer
32 009099091 Detent edged washer
33 009087580 Locknut
34 009386941 Rubber profile-Id.-no.= 1m
35 200202520 Angle bracket
36 200254860 Cover cpl
37 009242510 Retaining washer
38 009103400 Washer
39 009242380 Locking spigot
40 002233910 Rubber profile -Id.-no.= 1m
41 200247100 Spring guide -left
41 200248280 Spring guide -right
42 009006360 Hex head bolt
43 270053850 Rubber pad
44 200248311 Drawbar
45 004501430 Pressure spring
46 002817905 Bushing
47 200248301 Joint bolt
48 009125622 Roll pin
49 200248290 Spring support
50 009014330 Hex head bolt
51 009105102 Washer
52 900001210 Washer
53 009082120 Hex nut
54 009014820 Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
