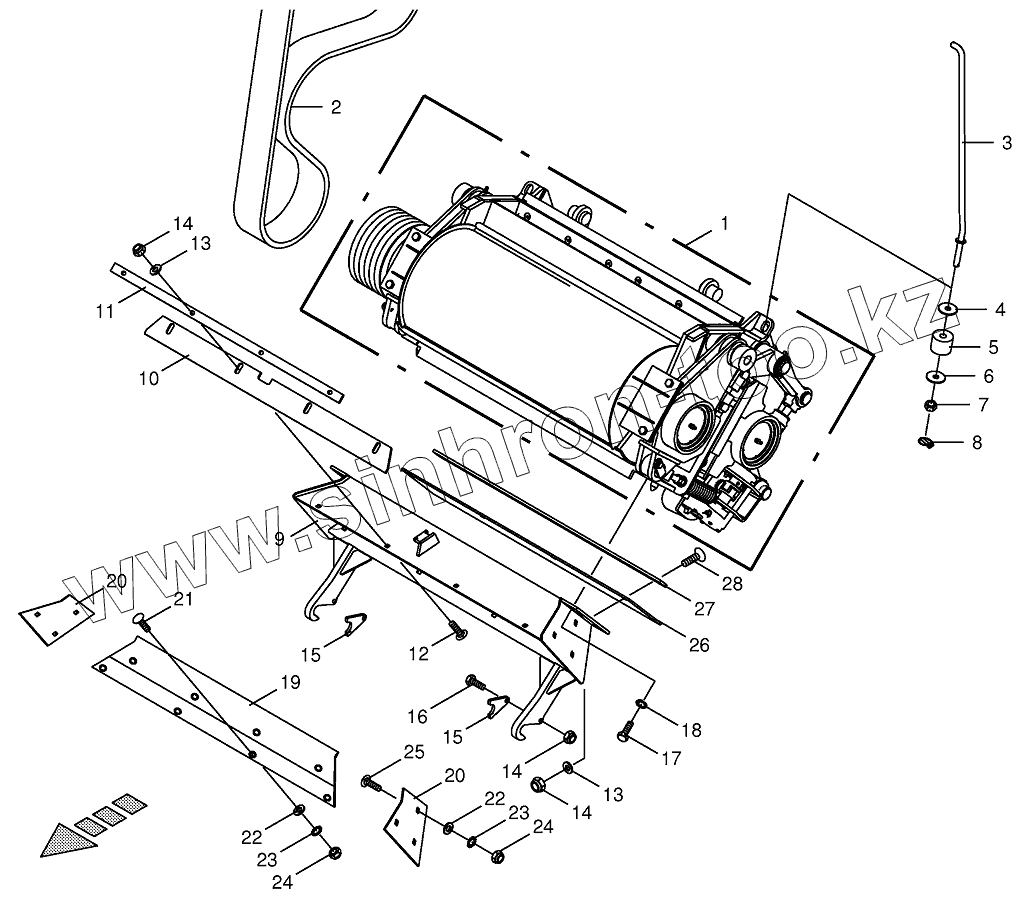

Каталог запасных частей к технике: KRONE BIG-X-700. Grain conditioner cpl./cracker duct - spring-mounted

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
1
1
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
15
15
16
17
18
19
19
19
20
20
21
22
22
23
23
24
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 200266191 Grain conditioner-cpl.-HD
1 200266222 Grain conditioner-cpl.
1 200266232 Grain conditioner-cpl.
1 200266181 Grain conditioner-cpl.-HD
1 200266212 Grain conditioner-cpl.
1 200276472 Grain conditioner-cpl.-HD , 30% speed difference
2 002168800 Power band
3 200248380 Bracket -left, optional
3 200248360 Bracket -right, optional
4 009103620 Washer
5 002749760 Rubber pad
6 009103270 Washer
7 009089152 Castellated nut
8 009170041 Linch pin
9 200242681 Channel
10 200246110 Sealing rubber
11 200246100 Cover plate
12 009047322 Coach bolt
13 009104130 Washer
14 009087060 Locknut
15 200246290 Protection
16 009010421 Hex head bolt
17 009006560 Hex head bolt
18 009099101 Detent edged washer
19 200242700 Wearing plate
19 200259960 Wearing plate-HD optional
20 200242690 Wearing plate -lateral
21 900013760 Countersunkscrew
22 009104140 Washer
23 009099091 Detent edged washer
24 009087580 Locknut
25 009048501 Coach bolt
26 200235300 Sealing rubber
27 200235290 Cover plate
28 009052321 Coach bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
