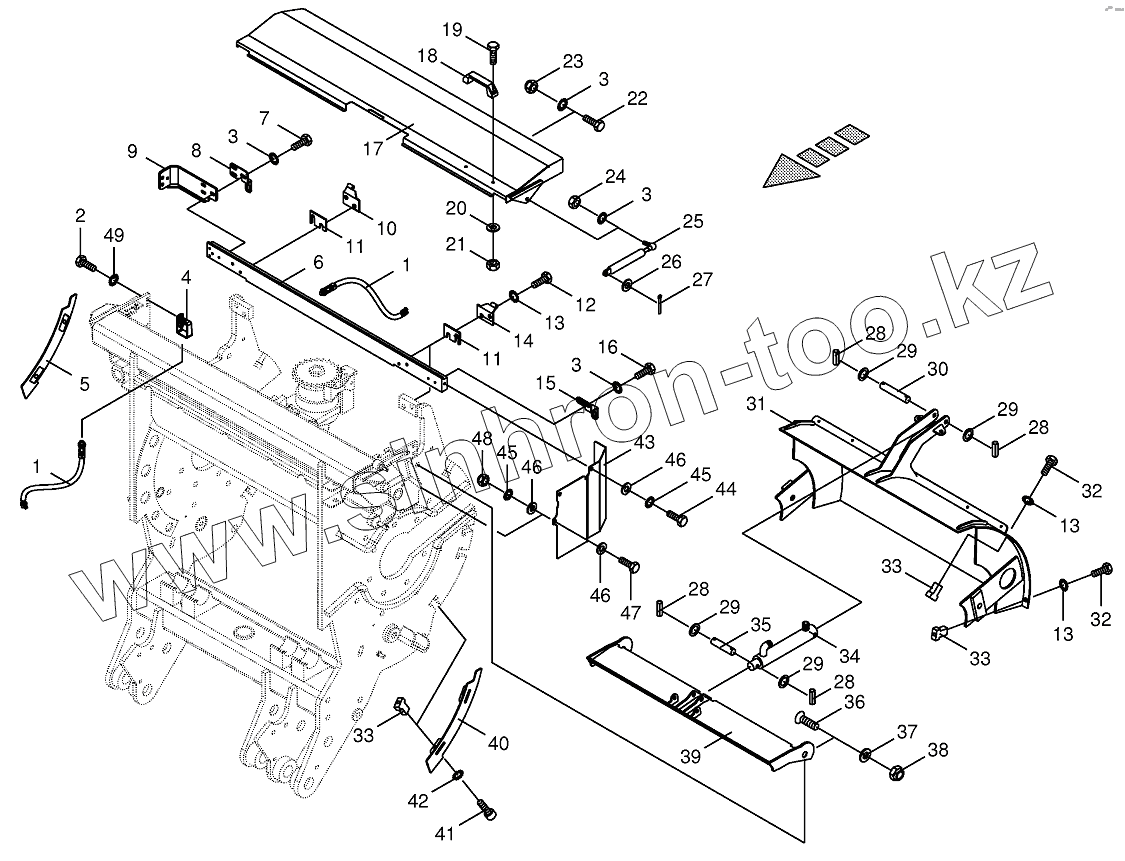

Каталог запасных частей к технике: KRONE BIG-X-700. Chopping drum support - mounting parts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
4
5
6
7
8
9
10
11
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
29
29
29
29
30
31
32
32
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
46
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
270034060 270034060 Sealing set
1 003024092 Namur sensor Namur M12
2 009006340 Hex head bolt
3 009099081 Detent edged washer
4 202210020 Sensor support
5 200245111 Sealing plate-right
6 200233460 Guide rail
7 009006170 Hex head bolt
8 200233440 Sensor support-right
9 200237270 Adjuster support
10 002154160 Flap support-right
11 200203860 Enclosure
12 009006580 Hex head bolt
13 009099101 Detent edged washer
14 002154130 Flap support-left
15 200233450 Sensor support-left
16 009006160 Hex head bolt
17 200289690 Grinding flap
18 009249150 Hand grip
19 009006080 Hex head bolt
20 009104111 Washer
21 009082080 Hex nut
22 009010081 Hex head bolt
23 009087060 Locknut
24 009082100 Hex nut
25 009386960 Gas spring
26 009104130 Washer
27 009120461 Cotter pin
28 009125622 Roll pin
29 009108030 Shim ring
30 002154550 Pin
31 002153460 Cover
32 009014540 Hex head bolt
33 200245090 Threaded piece
34 270012670 Hydraulic cylinder
35 002154540 Pin
36 900001110 Countersunkscrew
37 009103030 Washer
38 009087190 Locknut
39 002154483 Grinding flap
40 200245141 Sealing plate-left
41 009031421 Allen screw
42 009099110 Detent edged washer
43 200273490 Guard plate
44 009006320 Hex head bolt
45 009099091 Detent edged washer
46 009104140 Washer
47 009006370 Hex head bolt
48 009087580 Locknut
49 009099070 Detent edged washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
