Каталог запасных частей к технике: KRONE BIG-X-700-1. NIR - Moisture measurement

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

26

27

28

29

30

30

30

30

30

30

31

32

33

34

35

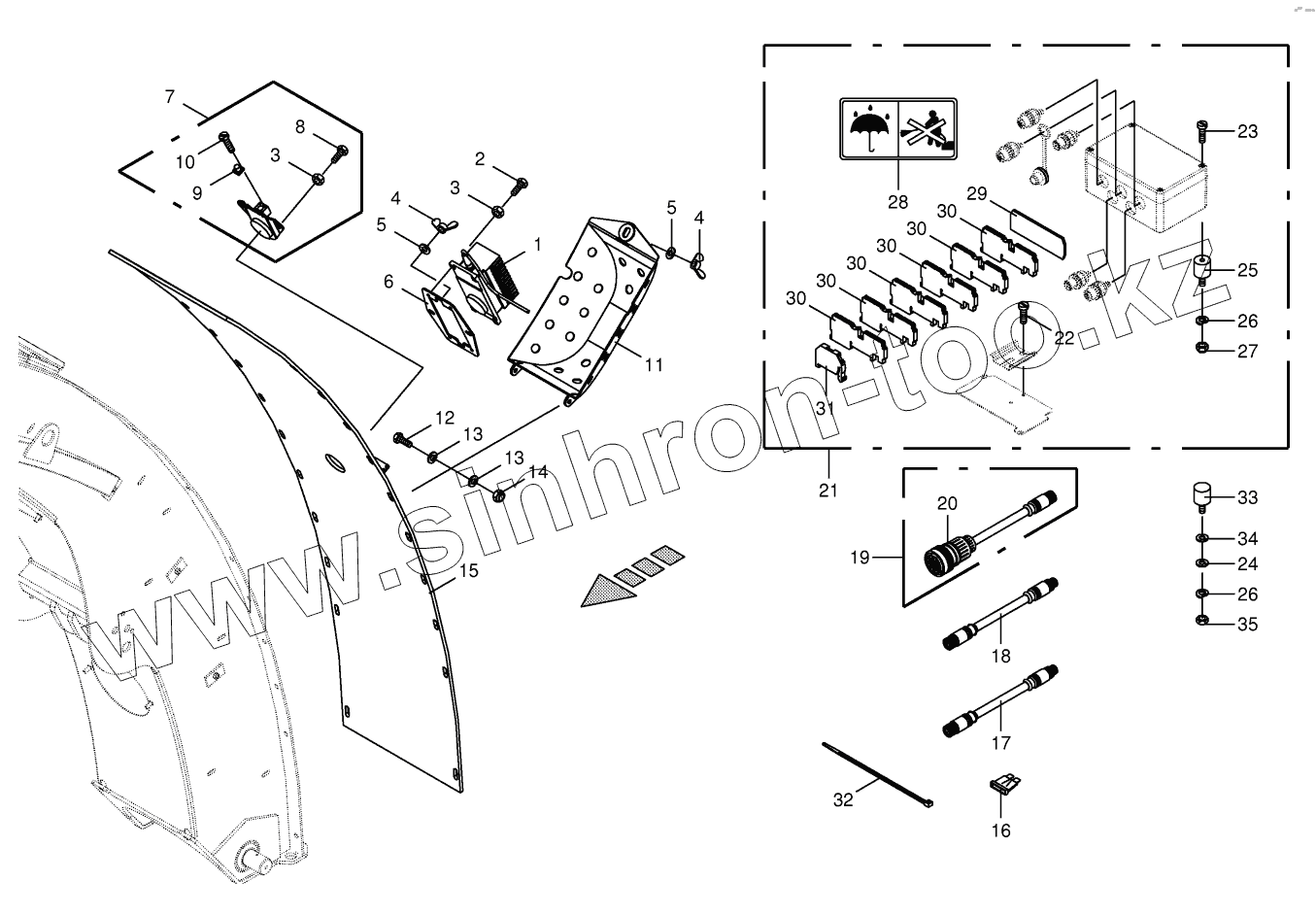

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200816232		Moisture sensor NIR 45-95%
2	009002000		Hex head bolt
3	009082080		Hex nut
4	009094101		Nut
5	009106030		Washer
6	202207060		Clamping plate NIR sensor
7	202207320		Cover plate NIR assembl.
8	009006080		Hex head bolt
9	200819290		Plug
10	009034030		Allen screw
11	202207050		Protection cover NIR
12	009006160		Hex head bolt
13	009103640		Washer
14	009087060		Locknut
15	202207070		Rear plate NIR HD
16	200819650		ATO Flat fuse
17	200819360		Extension
18	200819370		Extension
19	200819340		Adapter
20	003024311		Plug Bu HDP20 KPL-31-pole
21	200288810		Connection box
22	009034220		Allen screw
23	009034251		Allen screw
24	009103250		Washer
25	009242020		Rubber pad
26	009100010		Spring washer
27	009087180		Locknut
28	009420381		Tag
29	003033730		End plate
30	003033720		Four conductor terminals
31	003037420		End clamp
32	009226711		Cable band
33	900024630		900024630
34	900024620		900024620
35	009080061		Hex nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
