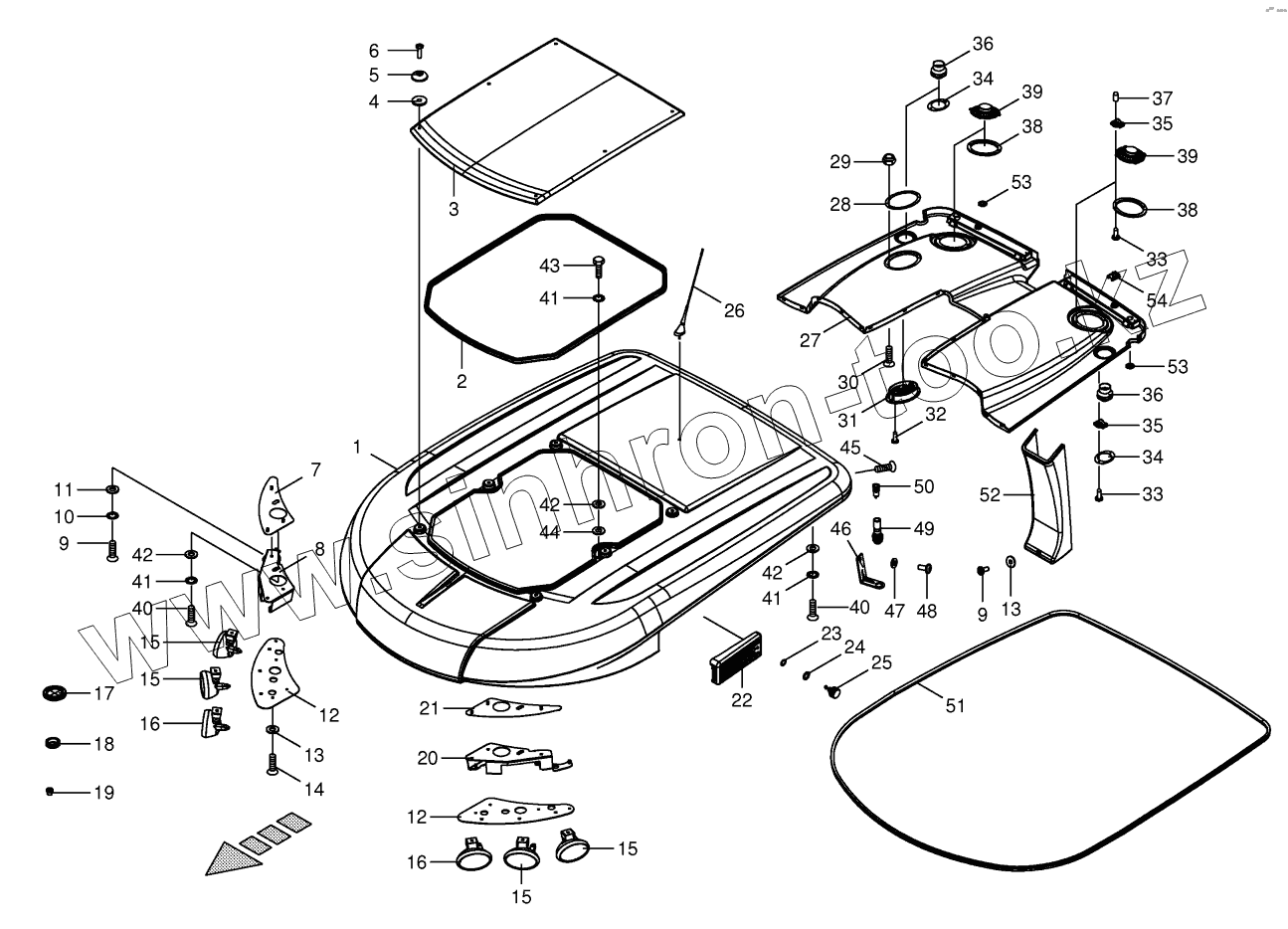

Каталог запасных частей к технике: KRONE BIG-X-700-1. Cab - roof 833001 - 853000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
13
14
15
15
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
35
36
36
37
38
38
39
39
40
40
41
41
41
42
42
42
43
44
45
46
47
48
49
50
51
52
53
53
54
Позиция на иллюстрации Заводской номер детали Название детали
009246880 009246880 Bulb
009246880 009246880 Bulb
1 270050181 Roof hood
2 200275270 Sealing profile
3 270050190 Service cap
4 002204790 Intermediate washer
5 002204800 Outside washer
6 200275180 Fillister head screw
7 200275260 Stiffening
8 200275240 Lamp carrier
9 200274490 Fillister head screw
10 009099061 Detent edged washer
11 200275170 Fender washer
12 200275210 Lamp carrier
13 009103511 Washer
14 200275050 Fillister head screw
15 200812320 Headlight
16 200812310 Headlight
17 200275220 Sleeve
18 270012410 Cable socket
19 200275200 Cable socket
20 200275230 Lamp carrier
21 200275250 Stiffening
22 270050200 Roof door
23 200275190 Snap ring
24 002205870 Spacer ring
25 002205860 Locking spigot
26 002205250 Car radio antenna
27 270050290 Roof liner
28 200274350 Baffle
29 009087020 Locknut
30 009043471 Countersunkscrew
31 270062630 Lighting cpl
32 009068100 Slotted pan head screw
33 200277930 Self-tapping screw
34 200274320 Baffle
35 002204910 Sheet nut
36 200274310 Round nozzle
37 002206420 Thermoplastic end cap
38 002204900 Protective grating
39 002203970 Speaker
40 200277780 Fillister head screw
41 900005850 Washer
42 009099081 Detent edged washer
43 009006160 Hex head bolt
44 200277830 Rubber washer
45 200275640 Fillister head screw
46 200277850 Bracket
47 200277840 Spring washer
48 200277770 Fillister head screw
49 002206570 Adapter
50 200277820 Screw use
51 200277810 Sealing profile
52 270050300 Wire channel
53 200274360 Sealing plug
54 200274390 Sheet nut
