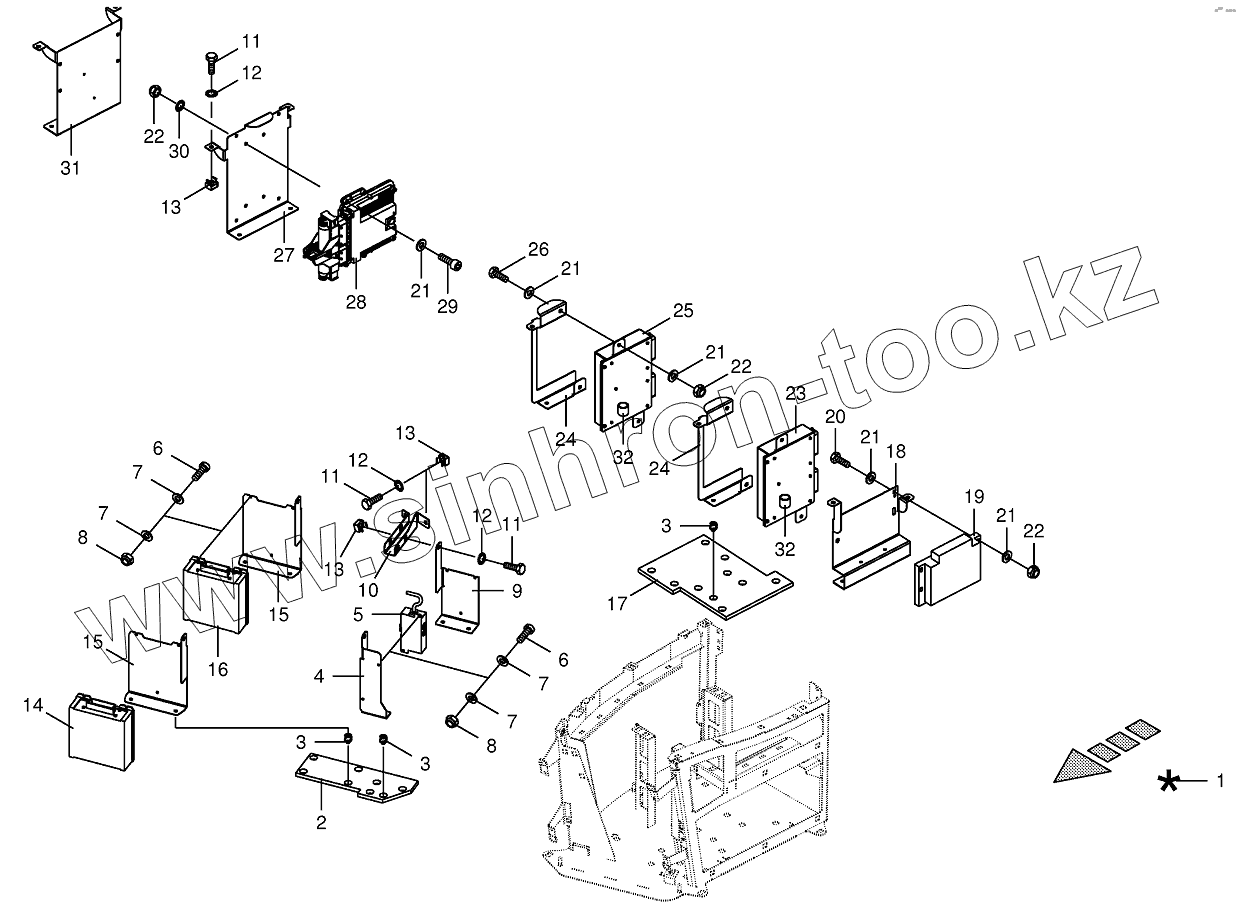

Каталог запасных частей к технике: KRONE BIG-X-700-1. Control box/controls eletronic-part II

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
6
6
7
7
7
7
8
8
9
10
11
11
11
12
12
12
13
13
13
14
15
15
16
17
18
19
20
21
21
21
21
21
22
22
22
23
23
24
24
25
25
26
27
28
29
30
31
32
32
Позиция на иллюстрации Заводской номер детали Название детали
1 200276910 Control box-cpl.
2 200263960 Rubber sheet-front
3 009191050 Grease niple
4 200266960 Support
5 200806990 Connection box
6 009034240 Allen screw
7 009103250 Washer
8 009087180 Locknut
9 200266970 Support
10 200266840 Support
11 009006120 Hex head bolt
12 009099081 Detent edged washer
13 009095470 Nut
14 200803090 Automatic pilot-incl. software
15 200266980 Support
16 003039880 Diom exit-module
17 200263950 Rubber sheet-back
18 200267000 Support
19 270049270 Motor-regulator
20 009002000 Hex head bolt
21 009103511 Washer
22 009087041 Locknut
23 200817350 Job computer-incl. Software-cpl.
23 200808002 Job computer-without software
24 200266810 Support
25 200817340 Job computer-incl. Software-cpl.
25 200808002 Job computer-without software
26 009006070 Hex head bolt
27 200267010 Plate
28 200814770 Travel control
29 009030431 Allen screw
30 009099061 Detent edged washer
31 200267020 Holding plate
32 003034010 Battery
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
