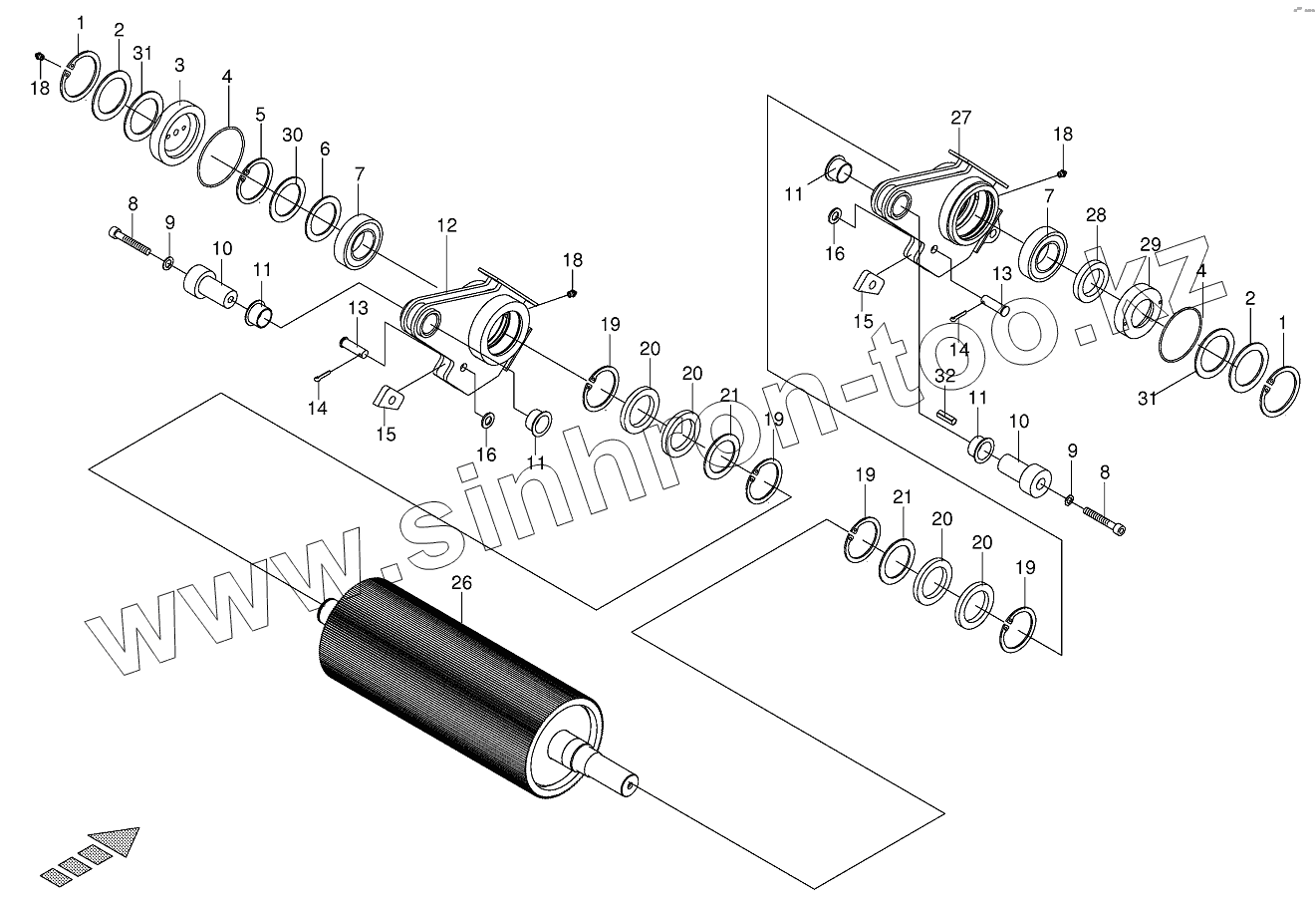

Каталог запасных частей к технике: KRONE BIG-X-700-1. Roller front

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
11
11
12
13
13
14
14
15
15
16
16
18
18
18
19
19
19
19
20
20
20
20
21
21
26
26
26
26
26
26
26
26
27
28
29
30
30
30
31
31
31
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 009116910 Circlip
2 009107160 Supporting disc
3 002235623 Cover-left
4 009375770 O-ring
5 009115610 Circlip
6 009107401 Supporting disc
7 009319140 Pendular roller bearing
8 009031481 Allen screw
9 009099110 Detent edged washer
10 002235263 Bearing bolt
11 009353360 Collar socket
12 002194285 Bearing housing-left
13 009163812 Pin
14 009120671 Cotter pin
15 002264482 Slide block
16 009103031 Washer
18 009191050 Grease niple
19 009116860 Circlip
20 009360191 Radial-shaft sealing ring
21 009107460 Supporting disc
26 002156591 Roller
26 002264623 Roller
26 002140301 Roller
26 200221130 Roller-chromed
26 200221140 Roller-chromed
26 200231650 Roller -optional
27 002194245 Bearing housing-right
28 009360580 Radial-shaft sealing ring
29 002234641 Cover-right
30 009110020 Shim ring
30 009110030 Shim ring
31 009108511 Shim ring
31 009108490 Shim ring
32 009125822 Roll pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
