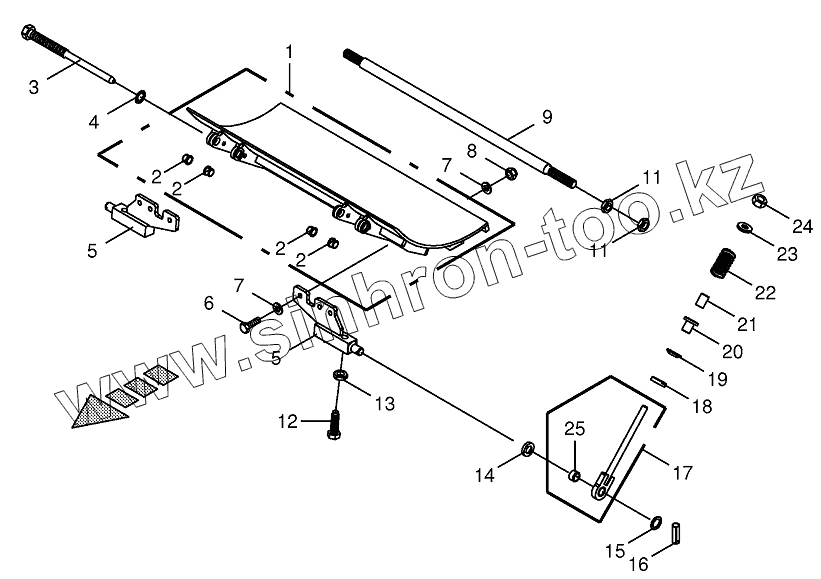

Каталог запасных частей к технике: KRONE BIG-X-700-1. Drum base-spring-mounted

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
4
5
5
6
7
7
8
9
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 200272703 Spring-mounted drum base HD with sockets-HD optional
1 200272693 Spring-mounted drum base with sockets
2 900020380 Clamp bush
3 200236692 Take-up bolt
4 009099171 Detent edged washer
5 200271730 Centring pivo
6 009006580 Hex head bolt
7 009105061 Washer
8 009087010 Locknut
9 200237160 Spacer
11 009085312 Hex nut-low form
12 200237110 Setscrew
13 009085251 Hex nut-low form
14 200239100 Washer
15 009103690 Washer
16 009126162 Roll pin
17 200272790 Drawbar
18 900002580 Ball socket
19 900002570 Washer
20 200271680 Bushing
21 200271621 Guide tube
22 004906070 Pressure spring
23 009103620 Washer
24 009087190 Locknut
25 900015930 Clamp bush
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
