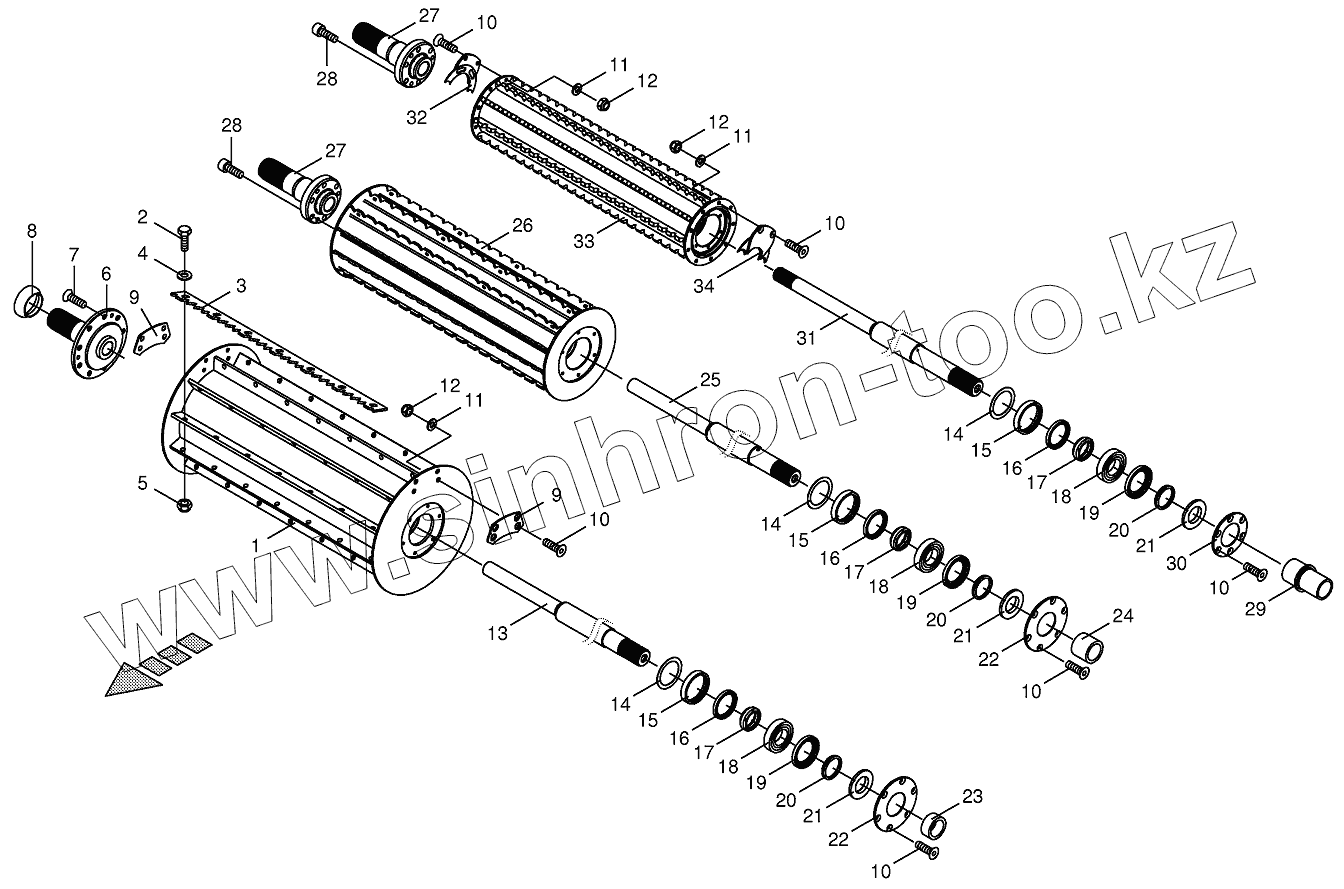

Каталог запасных частей к технике: KRONE BIG-X-700. Top feed rollers

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
10
10
10
10
11
11
11
12
12
12
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 200258941 Precompression roller
2 009002950 Hex head bolt-special
3 200261090 Serrated bar
4 002162840 Washer
5 009085030 Locknut-special
6 200220150 Drive spigot
7 900014160 Countersunkscrew
8 002163340 Wrapping guard
9 200259983 Deflector plate
10 900014170 Countersunkscrew
11 900005880 Washer
12 900001920 Locknut-special
13 200260570 Axle
14 009109690 Shim ring
15 200220270 Spacer ring-outside
16 009364201 Radial-shaft sealing ring
17 200220242 Spacer ring
18 009319150 Pendular roller bearing
19 200260110 Gasket ring-outside
20 900012800 Ring seal
21 200260100 Gasket ring-inside
22 200260040 Cover disc
23 200260000 Bushing
24 200260230 Bushing
25 200261160 Axle
26 200259100 Intermediate roller
27 200218090 Drive spigot
28 900014190 Allen screw
29 200260320 Bushing
30 200260270 Cover disc
31 200260710 Axle
32 200232620 Stripper-right
33 200223040 Compression roller
34 200232650 Stripper-left
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
