Каталог запасных частей к технике: KRONE BIG-X-700. CropControl

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
7
7
8
9
9
10
10
11
11
12
13
14
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
27
33
34
37
38
39
40
41
42
42
43
45
46
46
46
48
49
50
51
52
53
54
55
55
56
56

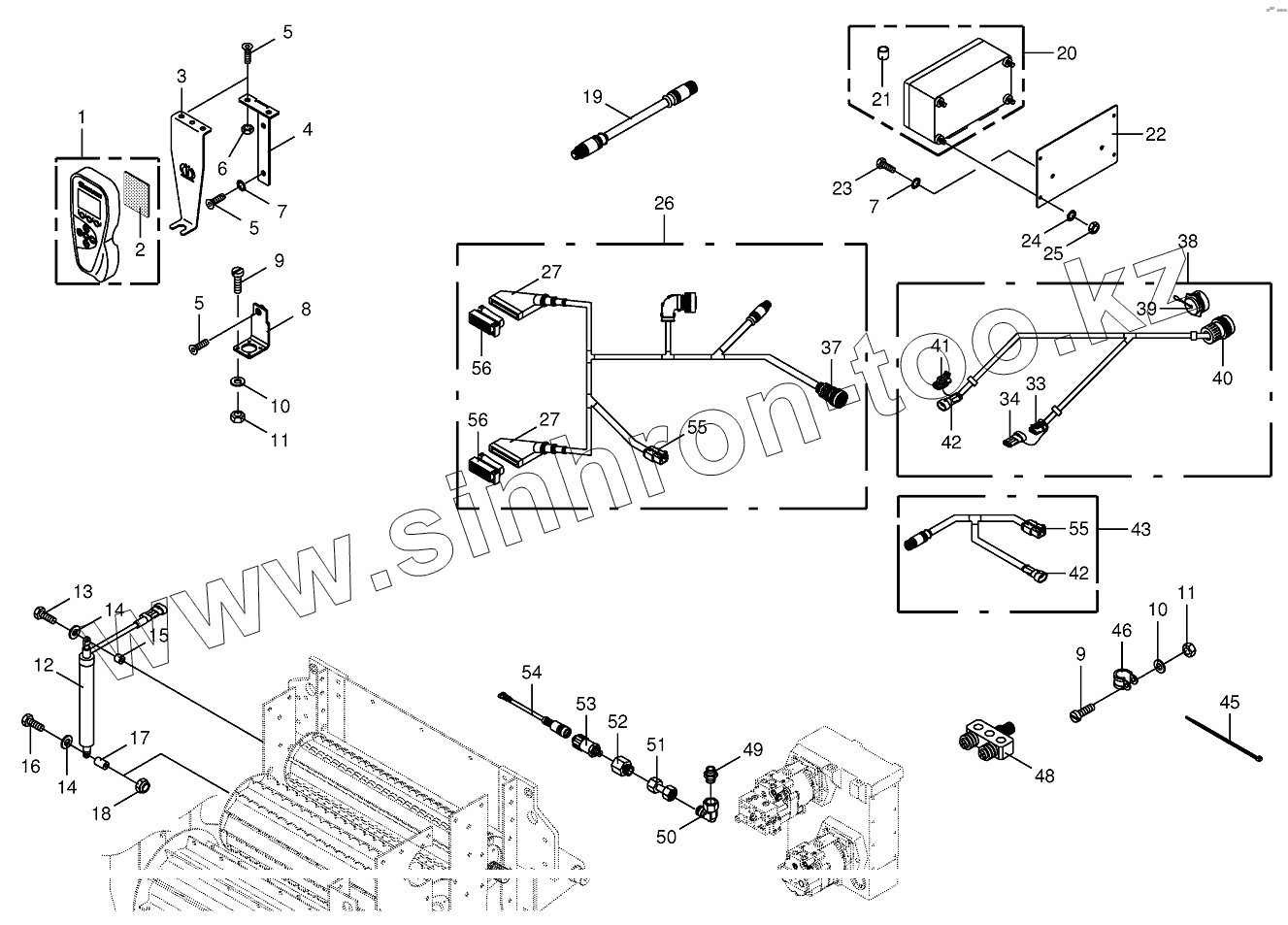

Позиция на иллюстрации Заводской номер детали Название детали
1 200807020 Terminal
2 200808080 Solenoid rubber
3 003035562 Support
4 200269880 Support
5 900014550 Fillister head screw
6 009082100 Hex nut
7 009099081 Detent edged washer
8 200269860 Support
9 009034030 Allen screw
10 009103070 Washer
11 009082040 Hex nut
12 200804390 Position sensor
13 009014230 Hex head bolt
14 009104130 Washer
15 200227320 Spacer
16 009010481 Hex head bolt
17 200227310 Spacer
18 009087060 Locknut
19 200805270 Connection cable-5-pole
20 200809930 Job computer -incl. Software
20 200806200 Job computer -without software
21 003034010 Battery
22 200269870 Support
23 009006120 Hex head bolt
24 009099061 Detent edged washer
25 009082080 Hex nut
26 200814530 Wiring harness
27 003022350 Protective grommet
33 003023520 Plug-3-pole
34 003033790 Blind-pin casing-3-pole
37 003024310 Plug-31-pole
38 200814520 Wiring harness
39 200801710 Plug-14-pole
40 003034140 Blind-plug
41 003029830 Blind bushing casing-2-pole
42 003023560 Coupling socket-2-pole
43 200814510 Adapter
45 009226711 Cable band
46 900000310 Tube clip w. rubber
46 009240610 Tube clip w. rubber
48 200805450 Y-Distributor-5-pole
49 900003430 Male connector
50 009208250 Lug
51 009193121 Double nipple
52 009193110 Unscrewing connection
53 003024731 Pressure sensor
54 003032271 Adapter wire-4-pole
55 003033160 Plug-2-pole
56 003023620 Plug-42-pole
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
