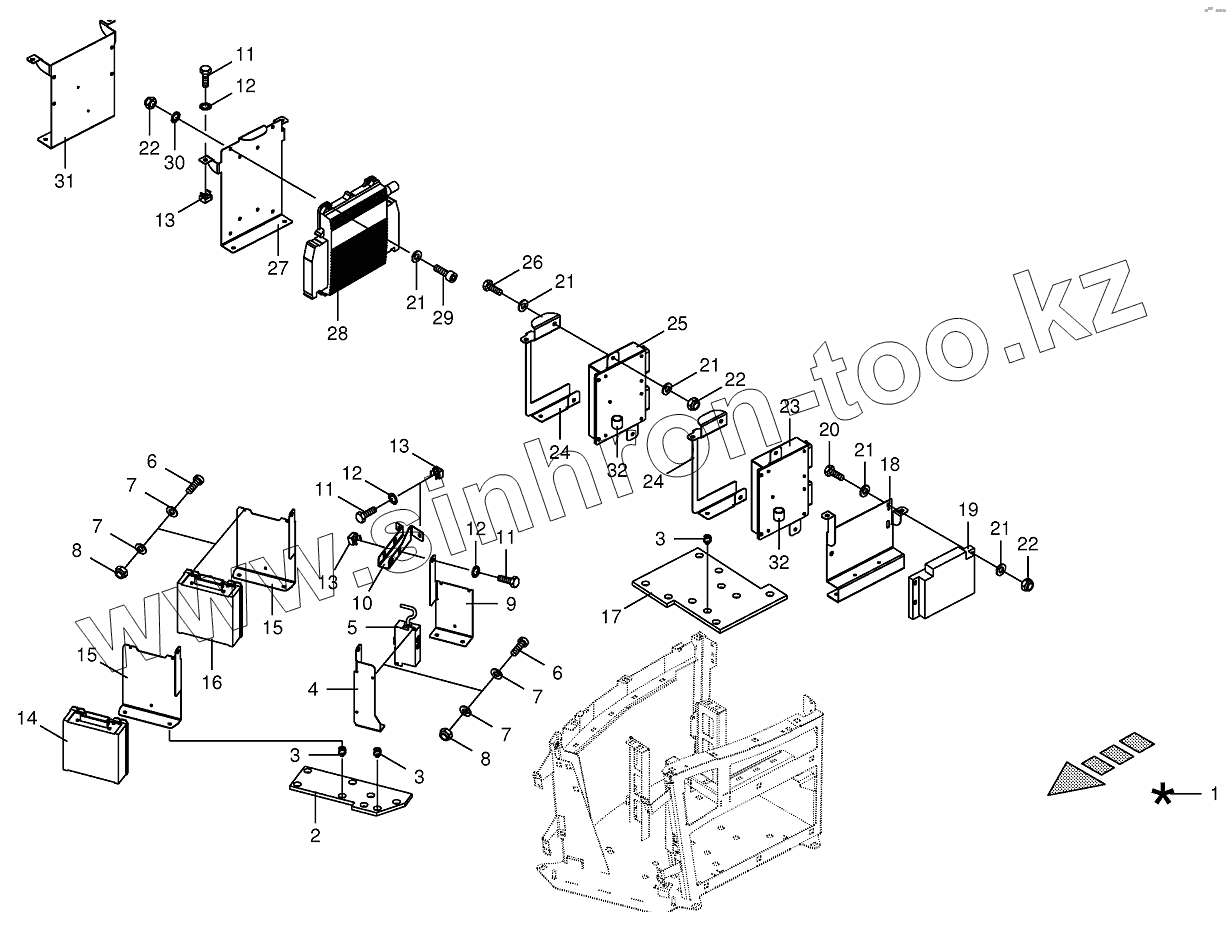

Каталог запасных частей к технике: KRONE BIG-X-700. Control box/controls eletronic-part II

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
6
6
7
7
7
7
8
8
9
10
11
11
11
12
12
12
13
13
13
14
15
15
16
17
18
19
20
21
21
21
21
21
22
22
22
23
23
24
24
25
25
26
27
28
29
30
31
32
32
Позиция на иллюстрации Заводской номер детали Название детали
1 200262510 Control box-cpl.
2 200263960 Rubber sheet-front
3 009191050 Grease niple
4 200266960 Support
5 200806990 Connection box
6 009034240 Allen screw
7 009103250 Washer
8 009087180 Locknut
9 200266970 Support
10 200266840 Support
11 009006120 Hex head bolt
12 009099081 Detent edged washer
13 009095470 Nut
14 200803090 Automatic pilot-incl. software
15 200266980 Support
16 003039880 Diom exit-module
17 200263950 Rubber sheet-back
18 200267000 Support
19 270049270 Motor-regulator
20 009002000 Hex head bolt
21 009103511 Washer
22 009087041 Locknut
23 200817350 Job computer-incl. Software-cpl.
23 200808002 Job computer-without software
24 200266810 Support
25 200817340 Job computer-incl. Software-cpl.
25 200808002 Job computer-without software
26 009006070 Hex head bolt
27 200267010 Plate
28 200803160 Travel control-incl. software
29 009030431 Allen screw
30 009099061 Detent edged washer
31 200267020 Holding plate
32 003034010 Battery
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
