Каталог запасных частей к технике: KRONE BIG-X-700. Camera surveillance/Rear view mirror

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

22

22

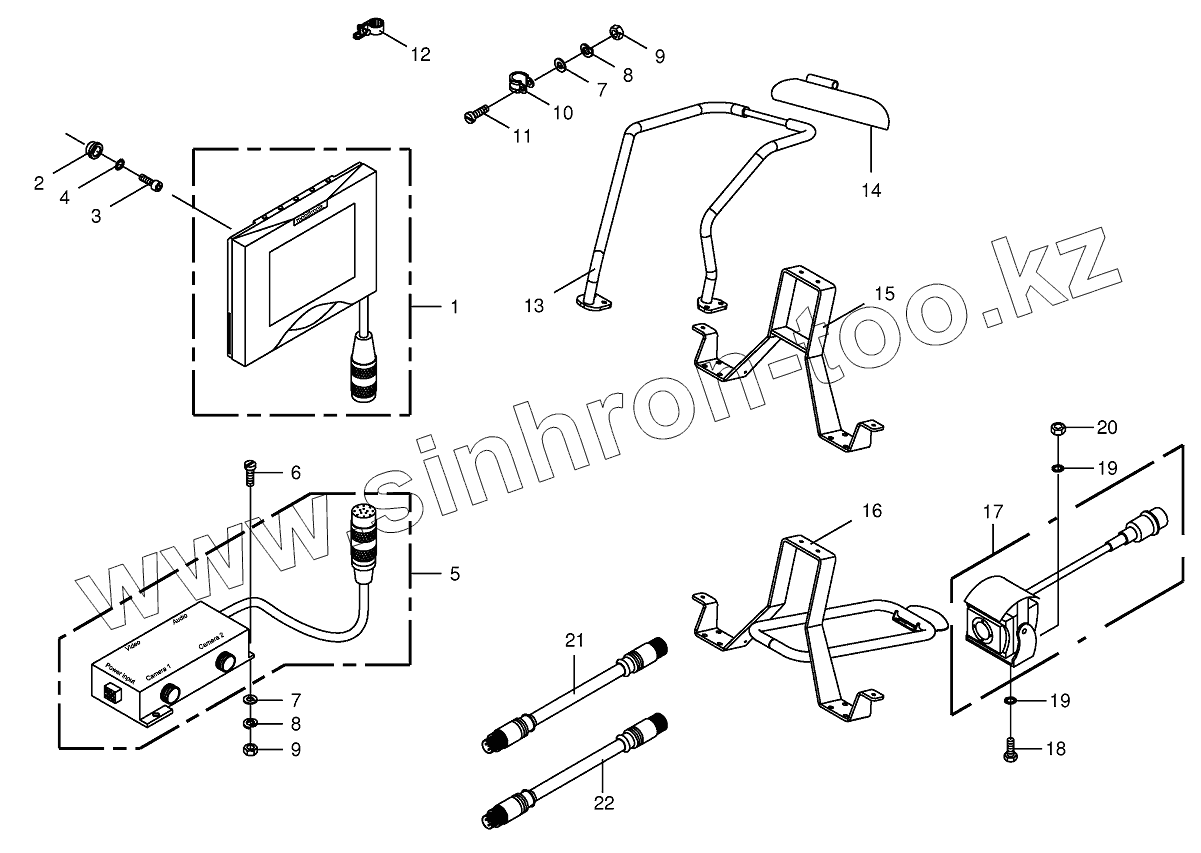

Позиция на иллюстрации	Заводской номер детали		Название детали
200815370	200815370		Gasket
200815400	200815400		Assembly kit
200815410	200815410		Support -Camera
200815420	200815420		Cover
1	200807000		Display color
2	200267310		Retainer
3	009030751		Allen screw
4	009099030		Detent edged washer
5	200806990		Connection box
6	009036520		Allen screw
7	009105001		Washer
8	009100310		Spring washer
9	009082071		Hex nut
10	009240080		Tube clip w. rubber
11	009037471		Allen screw
12	009240690		Screwless corrugatend tube
13	200269470		Mirror support
14	009385040		Rear view mirror
15	200253061		Emission uptake-Mirror
16	200252971		Emission uptake-Camera
17	200808420		Colour video camera
18	009006080		Hex head bolt
19	009099061		Detent edged washer
20	009082080		Hex nut
21	200812080		Wiring harness
22	003038161		Wiring harness-2nd camera
22	200807940		Wiring harness-optional

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
