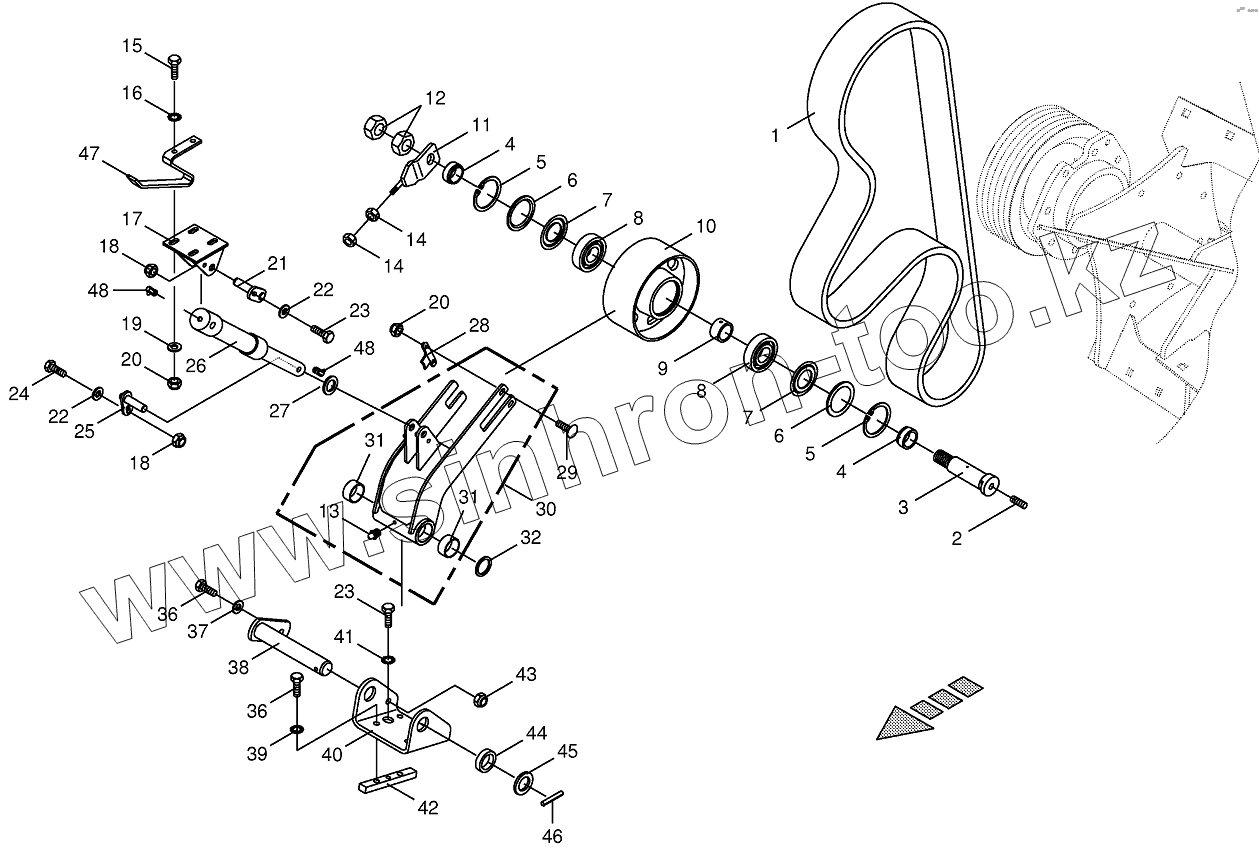

Каталог запасных частей к технике: KRONE BIG-X-650. Cracker drive/tensioning device

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
20
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
32
36
36
37
38
39
40
41
42
43
44
45
46
47
48
48
Позиция на иллюстрации Заводской номер детали Название детали
270034060 270034060 Sealing set
009107300 009107300 Supporting disc
1 002168800 Power band
2 900000640 Threaded pin
3 002244404 Arbor
4 002244390 Bushing
5 009116730 Circlip
6 009370150 Nilos-ring
7 009370140 Nilos-Spacer ring
8 009304670 Grooved ball bearing
9 002244382 Bushing
10 002242093 Jockey pulley
11 002164120 Adjusting spindle
12 009085364 Hex nut
13 009191050 Grease niple
14 009082120 Hex nut
15 009006390 Hex head bolt
16 009099091 Detent edged washer
17 002244073 Cylinder mounting
18 009087060 Locknut
19 009103611 Washer
20 009087580 Locknut
21 002179541 Arbor
22 009106030 Washer
23 009006160 Hex head bolt
24 009006160 Hex head bolt
25 002179551 Arbor
26 270013700 Hydraulic cylinder
27 009105152 Washer
28 002164160 Support plate
29 009047312 Coach bolt
30 200204570 Rocker
31 009353320 Bearing bush
32 009108910 Shim ring
32 009108850 Shim ring
36 009006570 Hex head bolt
37 009105061 Washer
38 002503106 Bolt 40 x 195
39 009099101 Detent edged washer
40 200204560 Rocker retainer
41 009099081 Detent edged washer
42 200204630 Thread block
43 009087010 Locknut
44 002270892 Bushing
45 009106611 Washer
46 009127172 Roll pin
47 200228551 Flap guide
48 009191070 Grease niple
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
