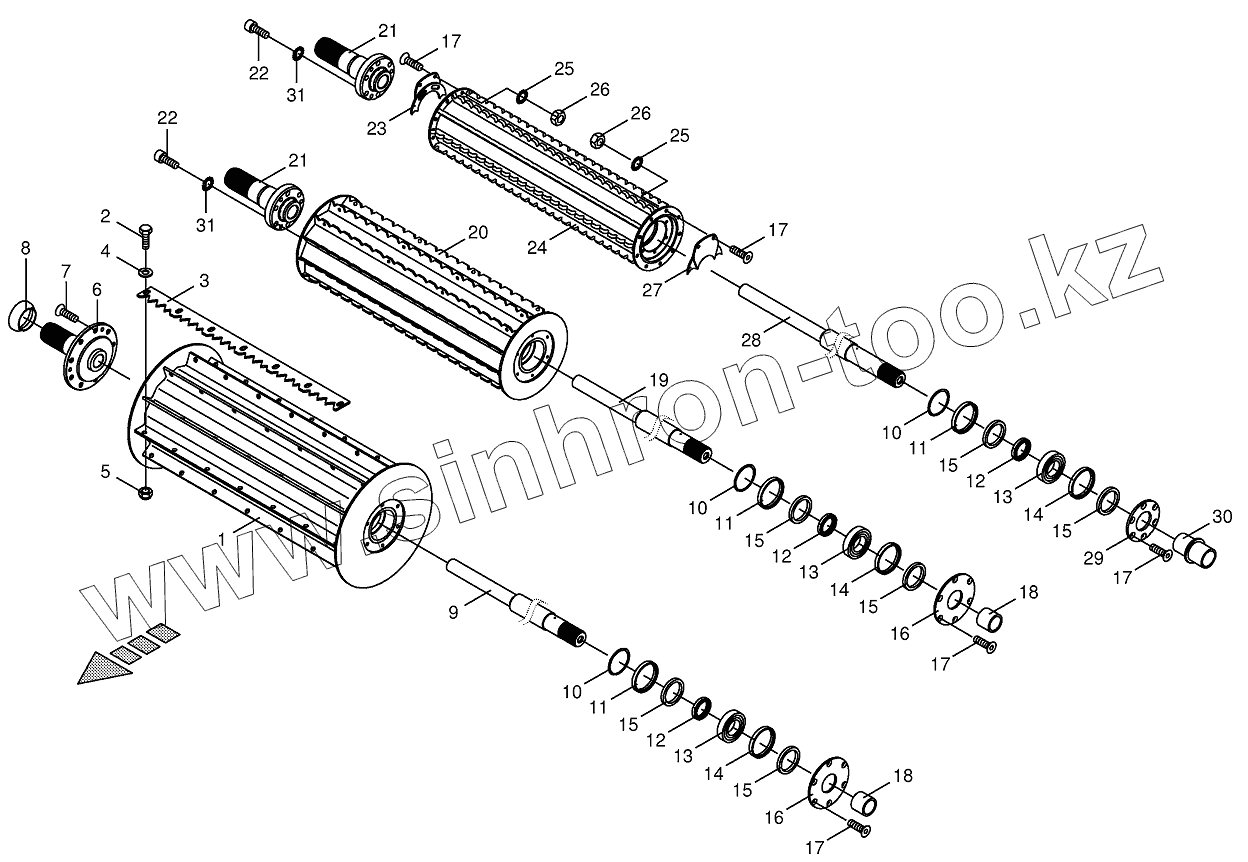

Каталог запасных частей к технике: KRONE BIG-X-650. Top feed rollers

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
15
15
15
16
16
17
17
17
17
17
18
18
19
20
21
21
22
22
23
24
25
25
26
26
27
28
29
30
31
31
Позиция на иллюстрации Заводской номер детали Название детали
1 200219990 Precompression roller
2 009002950 Hex head bolt-special
3 002161981 Serrated bar
4 002162840 Washer
5 009085030 Locknut-special
6 200220150 Drive spigot
7 009040140 Countersunkscrew
8 002163340 Wrapping guard
9 200220280 Axle for precompression roller
10 009109690 Shim ring
11 200220270 Spacer ring-outside
12 200220240 Spacer ring-inside
13 009319150 Pendular roller bearing
14 002210031 Spacer ring
15 009364201 Radial-shaft sealing ring
16 200220250 Cover disc
17 009040241 Countersunkscrew
18 200220260 Bushing
19 200224010 Axle
20 200223800 Intermediate roller
21 200218090 Drive spigot
22 009031412 Allen screw
23 200232620 Stripper-right
24 200223040 Compression roller
25 009099081 Detent edged washer
26 009082100 Hex nut
27 200232650 Stripper-left
28 200223020 Axle
29 200223010 Cover disc
30 200223030 Bushing
31 009099110 Detent edged washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
