Каталог запасных частей к технике: KRONE BIG-X-650. Sharpening

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

22

23

24

25

25

26

26

27

27

28

28

29

30

30

31

31

32

32

33

33

34

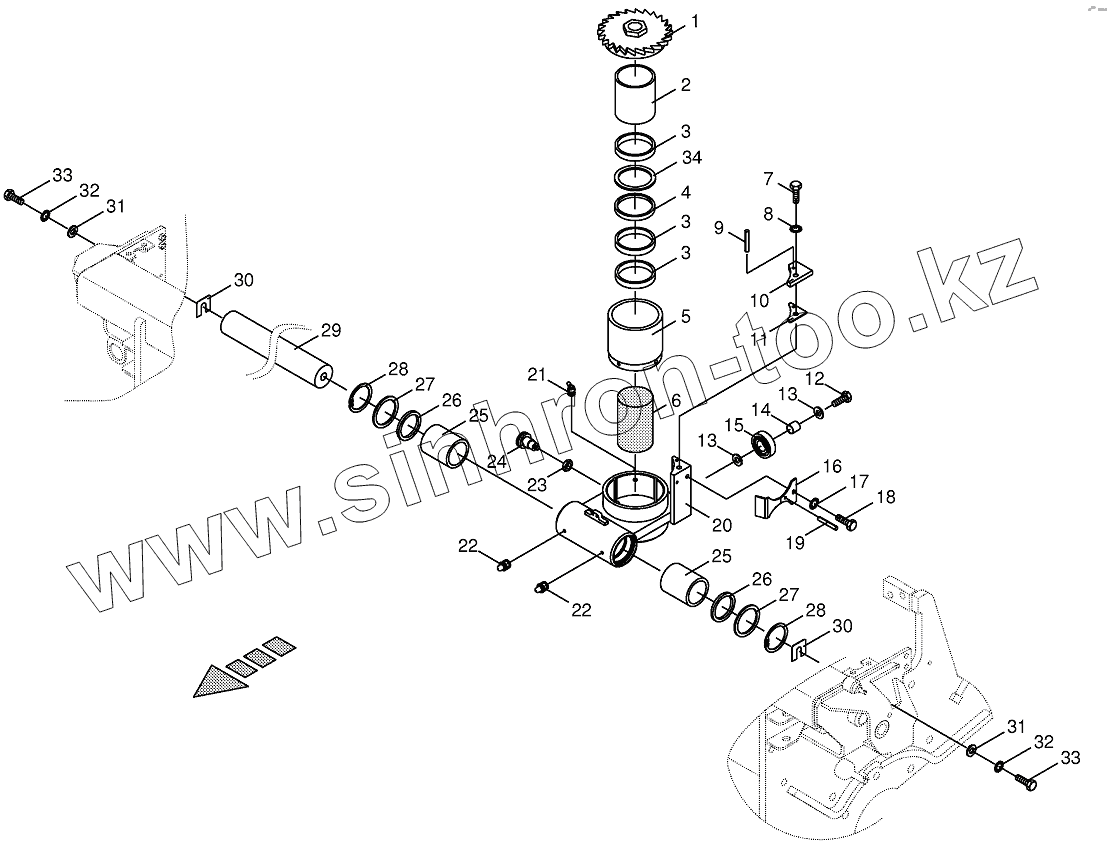

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200233380		Adjusting wheel
2	002223962		Bushing
3	002223942		Lock collar
4	002223952		Intermediate ring
5	002223935		Retainer
6	002223643		Grindstone
7	009006370		Hex head bolt
8	009099091		Detent edged washer
9	009126082		Roll pin
10	002154300		Slide block
11	002141750		Enclosure
12	009006580		Hex head bolt
13	009108030		Shim ring
14	002154320		Bushing
15	900000270		Grooved ball bearing
16	002154330		Safety catch
17	009099081		Detent edged washer
18	009006170		Hex head bolt
19	009126082		Roll pin
20	002154340		Grinding carriage
21	009191060		Grease niple
22	009191050		Grease niple
23	009085212		Hex nut-low form
24	009403140		Stop bolt
25	009304980		Linear ball bearing
26	009360540		Radial-shaft sealing ring
27	009107031		Supporting disc
28	009116640		Circlip
29	002247310		Shaft
30	002192111		Enclosure
31	009103620		Washer
32	009099121		Detent edged washer
33	009006770		Hex head bolt
34	009107470		Supporting disc

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
