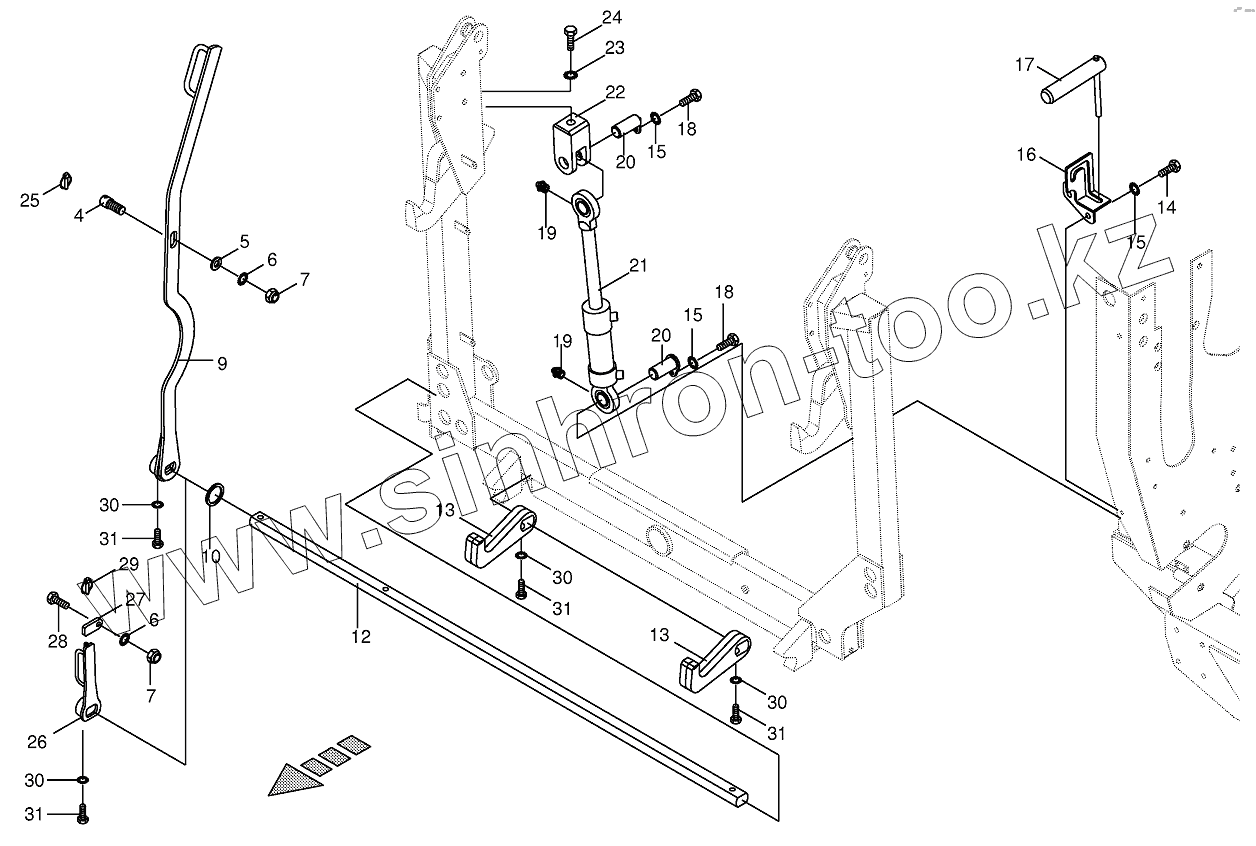

Каталог запасных частей к технике: KRONE BIG-X-650. Lateral flotation system/Locking mech.

Тип техники

Марка

Модель

Схема

4

5

6

6

7

7

9

10

12

13

13

14

15

15

15

16

17

18

18

19

19

20

20

21

22

23

24

25

26

27

28

29

30

30

30

30

31

31

31

31

Позиция на иллюстрации	Заводской номер детали		Название детали
009187890	009187890		Sealing set
4	002651970		Screw
5	009103031		Washer
6	009099121		Detent edged washer
7	009087161		Locknut
9	200241970		Stop lever
10	009107271		Supporting disc
12	200241930		Locking bar
13	200242070		Hook
14	009006160		Hex head bolt
15	009099081		Detent edged washer
16	002175071		Guide
17	002175042		Pin
18	009006120		Hex head bolt
19	009190020		Grease niple
20	002174921		Pin
21	002171210		Hydraulic cylinder
22	002284951		Retainer
23	009099131		Detent edged washer
24	009003740		Hex head bolt
25	009170061		Linch pin
26	200241980		Stop lever-optional
27	200241650		Support-optional
28	009006750		Hex head bolt
29	009170122		Linch pin
30	009099101		Detent edged washer
31	009008372		Hex head bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
