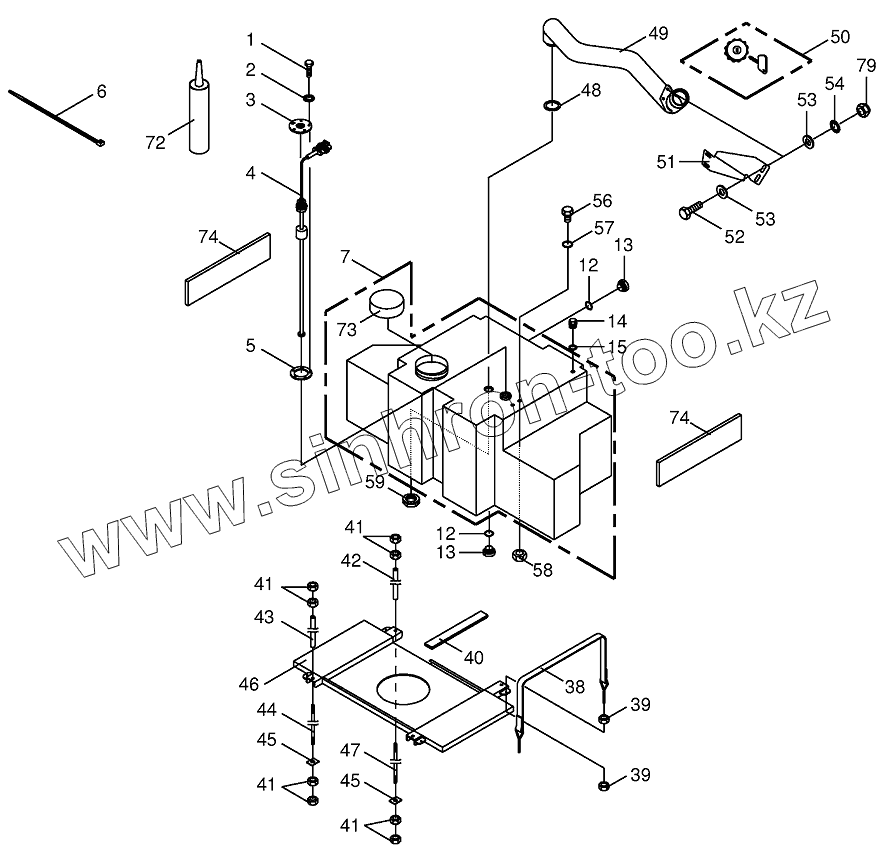

Каталог запасных частей к технике: KRONE BIG-X-650. Additional tank for silage agent system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
12
12
13
13
14
15
38
39
39
40
41
41
41
41
42
43
44
45
45
46
47
48
49
50
51
52
53
53
54
56
57
58
59
72
73
74
74
79
Позиция на иллюстрации Заводской номер детали Название детали
270018470 270018470 Gasket
1 009002920 Hex head bolt
2 009100310 Spring washer
3 002132370 Sensor support
4 003050420 Sensor
5 009400460 Gasket
6 009226711 Cable band
7 002141710 Auxiliary tank
12 009538840 O-ring
13 002147320 Screw plug
14 009060101 Screw plug
15 009377270 Gasket ring
38 002145700 Tension band
39 009082100 Hex nut
40 002141460 Rubber coat-below
41 009082200 Hex nut
42 002147290 Spacer tube-back
43 002147300 Spacer tube-front
44 002141490 Threaded spindle-front
45 002253440 Pressure plate
46 002145800 Subsurface
47 002141390 Threaded spindle-back
48 200241240 Gasket
49 200241210 Filler pipe
50 200234280 Tank cap
51 200241280 Retainer
52 009006370 Hex head bolt
53 900001210 Washer
54 009099091 Detent edged washer
56 002158050 Drain bolt
57 009376370 O-ring
58 009085242 Hex nut-low form
59 200241250 Nut
72 003037740 Gluten
73 270022060 Tank cap
74 200227000 Rubber plate
79 009087580 Locknut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
