Каталог запасных частей к технике: KRONE BIG-X-650. Rope winch / Installation car

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

5

5

6

7

8

8

9

9

10

10

11

11

12

12

13

13

14

15

16

17

18

19

19

19

20

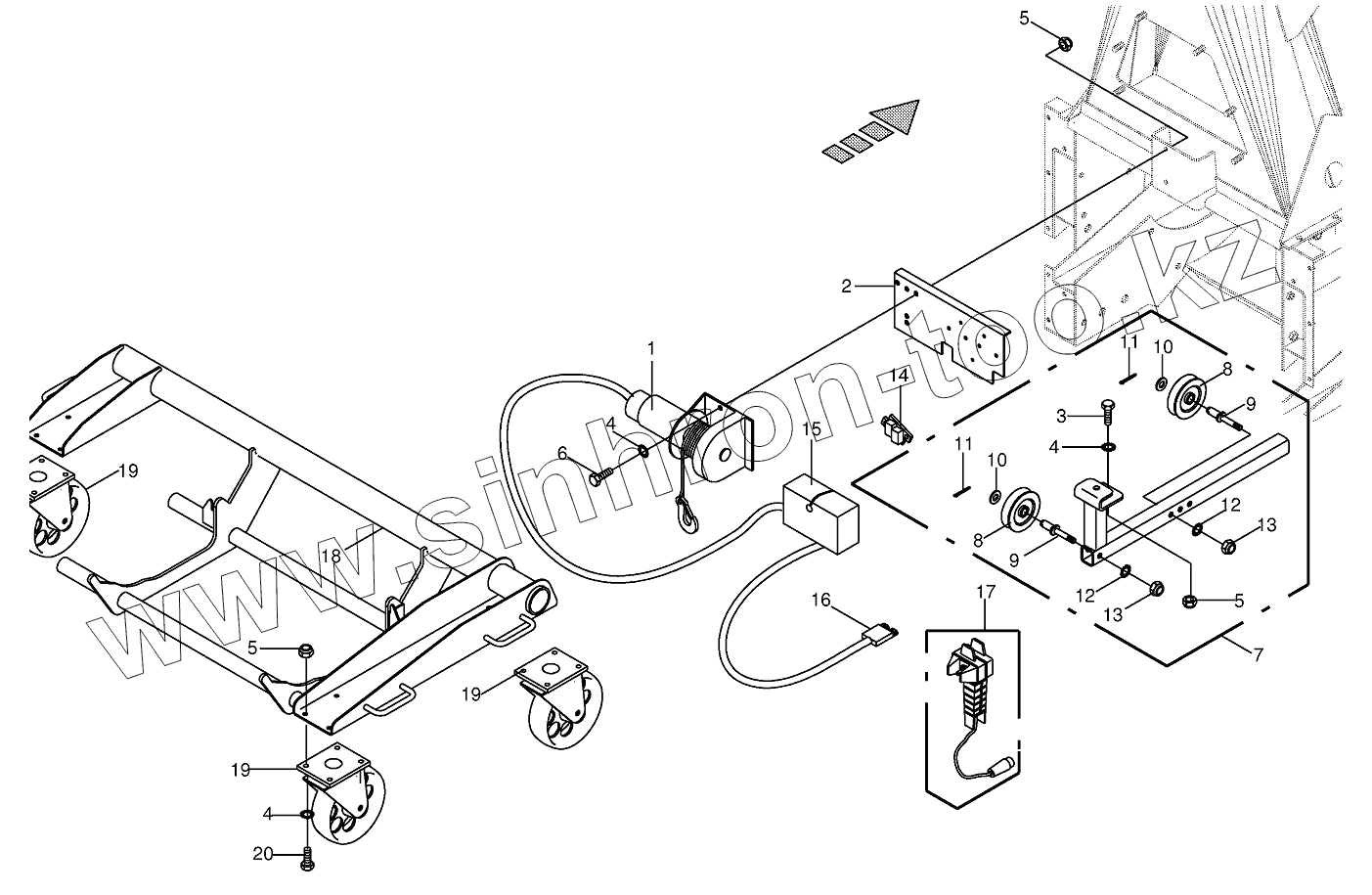

Позиция на иллюстрации	Заводской номер детали		Название детали
200803650	200803650		E-motor-with brake spring set
009404490	009404490		Steel wire rope
1	003036710		Rope winch
2	002225293		Metal sheet
3	009006360		Hex head bolt
4	009099091		Detent edged washer
5	009087580		Locknut
6	009006380		Hex head bolt
7	003509154		Rope guide-cpl.
8	003509641		Rope pulley
9	003509710		Pin
10	009103031		Washer
11	009120661		Cotter pin
12	009099101		Detent edged washer
13	009087010		Locknut
14	003036940		Protection
15	003036720		Relay-housing-incl. relay
16	003036740		Plug
17	003036730		Remote control w. cable
18	002225003		Frame
19	002215901		Roller
20	009006370		Hex head bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
