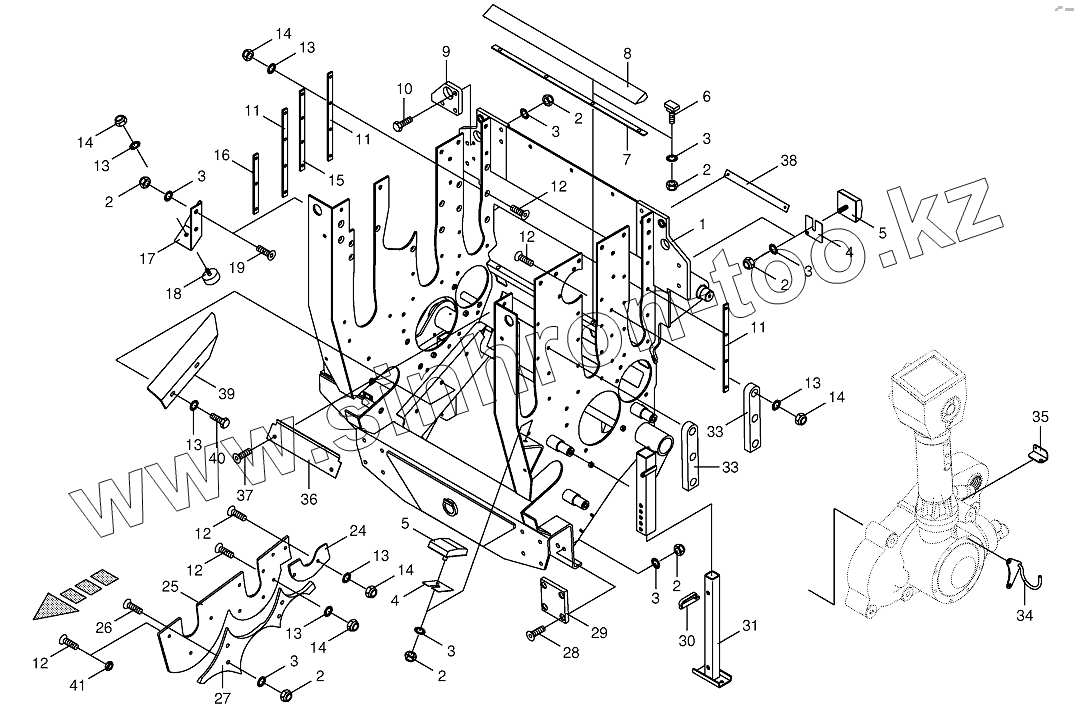

Каталог запасных частей к технике: KRONE BIG-X-650. Feeder Housing with support foot

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

2

2

3

3

3

3

3

3

3

4

4

5

5

6

7

8

9

10

11

11

11

12

12

12

12

12

12

12

12

12

12

12

13

13

13

13

13

13

14

14

14

14

14

15

16

17

17

17

18

19

24

24

24

24

24

24

24

25

25

25

26

27

27

27

28

29

30

31

33

33

34

35

36

37

38

39

39

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200226960		Base frame
2	009087010		Locknut
3	009099101		Detent edged washer
4	002175111		Enclosure
5	009242180		Rubber pad
6	900003440		T-slot bolt
7	200237040		Spacer bar
8	200243571		Stripper
9	002166420		Limit stop-back right
10	009006560		Hex head bolt
11	200232730		Guide
12	009040101		Countersunkscrew
12	009040473		Countersunkscrew
12	009040453		Countersunkscrew
12	009040433		Countersunkscrew
13	009099091		Detent edged washer
14	009087580		Locknut
15	200232740		Guide
16	200232750		Guide
17	002166411		Limit stop-right front
17	200229910		Limit stop-left front
18	009242601		Rubber pad
19	009040622		Countersunkscrew
24	200226540		Wearing plate-back left
24	200233400		Wearing plate-back right, HD
24	200226530		Wearing plate-back right
24	200233410		Wearing plate-back left, HD
25	200226500		Wearing plate-left front
25	200226490		Wearing plate-right front
26	009040653		Countersunkscrew
27	200232681		Formed part-left
27	200232691		Formed part-right
28	009040640		Countersunkscrew
29	002213381		Sliding plate
30	009170130		Spring stick bolt
31	002178562		Telescope stand
33	002163090		Slide block
34	002178861		Pto drive shaft support
35	002163440		Angle
36	200243540		Cover plate-middle
37	009040241		Countersunkscrew
38	200243550		Holding plate
39	200243520		Cover plate-right
39	200243530		Cover plate-left
40	009006320		Hex head bolt
41	009085000		Hex nut-low form

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
