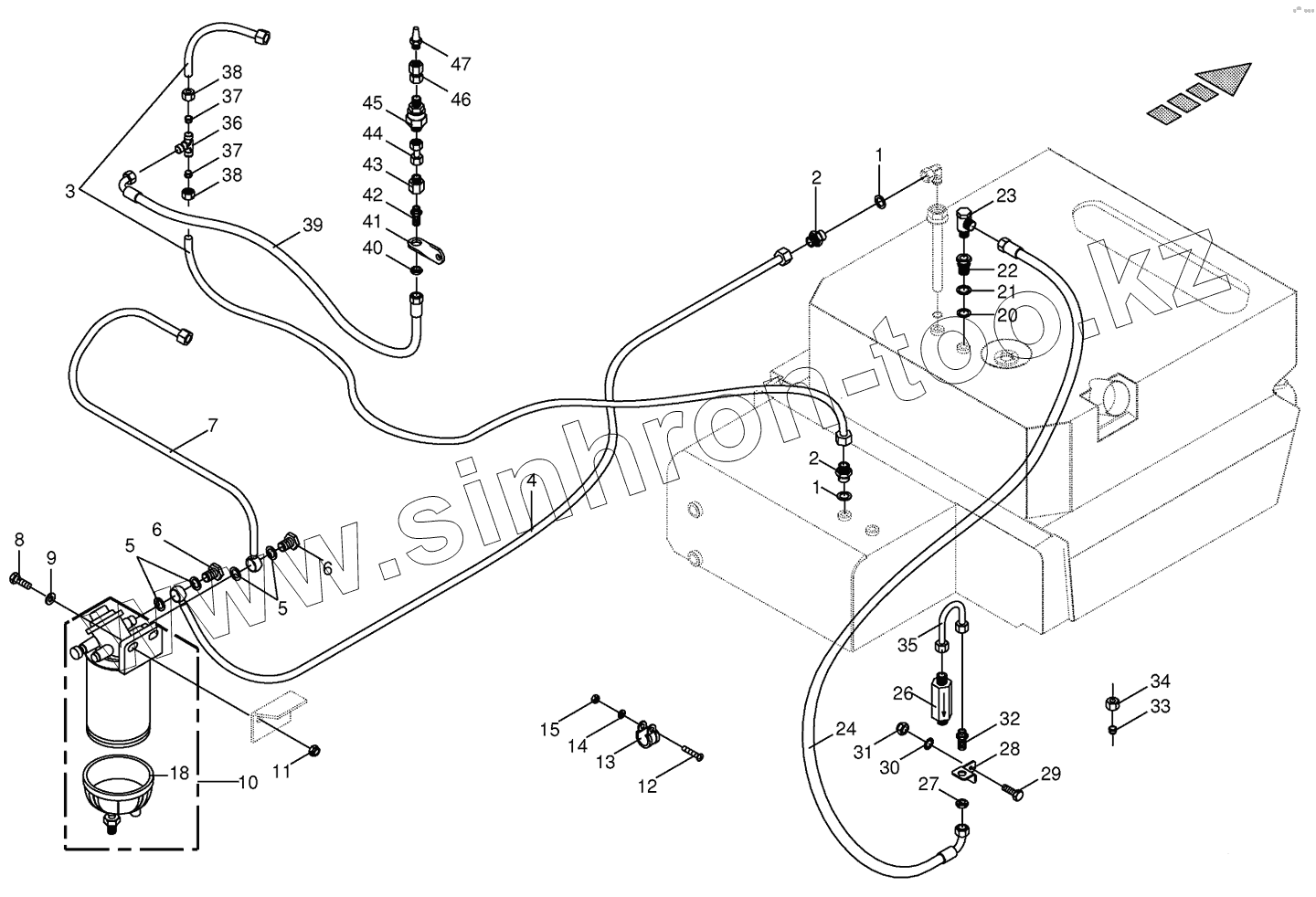

Каталог запасных частей к технике: KRONE BIG-X-650. Diesel fuel pipe

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
18
20
21
22
23
24
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
009405450 009405450 Replacement filter
1 009377420 Gasket ring
2 009197160 Lug
3 002248612 Fuel pipe
4 200229520 Fuel pipe
5 009377220 Gasket ring
6 009197170 Hollow screw
7 002248601 Fuel pipe
8 009006580 Hex head bolt
9 009105061 Washer
10 009405440 Water separator
11 009082150 Hex nut
12 009043451 Countersunkscrew
13 009240100 Tube clip w. rubber
14 009100310 Spring washer
15 009082071 Hex nut
18 009401270 Inspection glass
19 009210670 Adjustable L connection
20 009376340 O-ring
21 009375250 O-ring
22 200219150 Connector
23 900001400 Hinged union
24 270010270 High pressure hose line
26 009191700 High pressure filter
27 009210951 Hex nut-low form
28 200219230 Support
29 009006170 Hex head bolt
30 009099081 Detent edged washer
31 009087060 Locknut
32 009212510 Straight 2-way connector
33 009211831 Cutting ring
34 009211820 Nozzle disc cap
35 002191251 Hydraulic line-incl. nozzle disc cap, cutting ring
36 009210711 T connector
37 009210461 Cutting ring
38 009212060 Nozzle disc cap
39 009212570 High pressure hose line
40 009085242 Hex nut-low form
41 200242020 Support
42 009210871 Straight 2-way connector
43 009199700 Reducer fitting
44 270029290 Double nipple
45 270026800 Valve
46 270029370 Connector
47 270026840 Sound absorber
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
