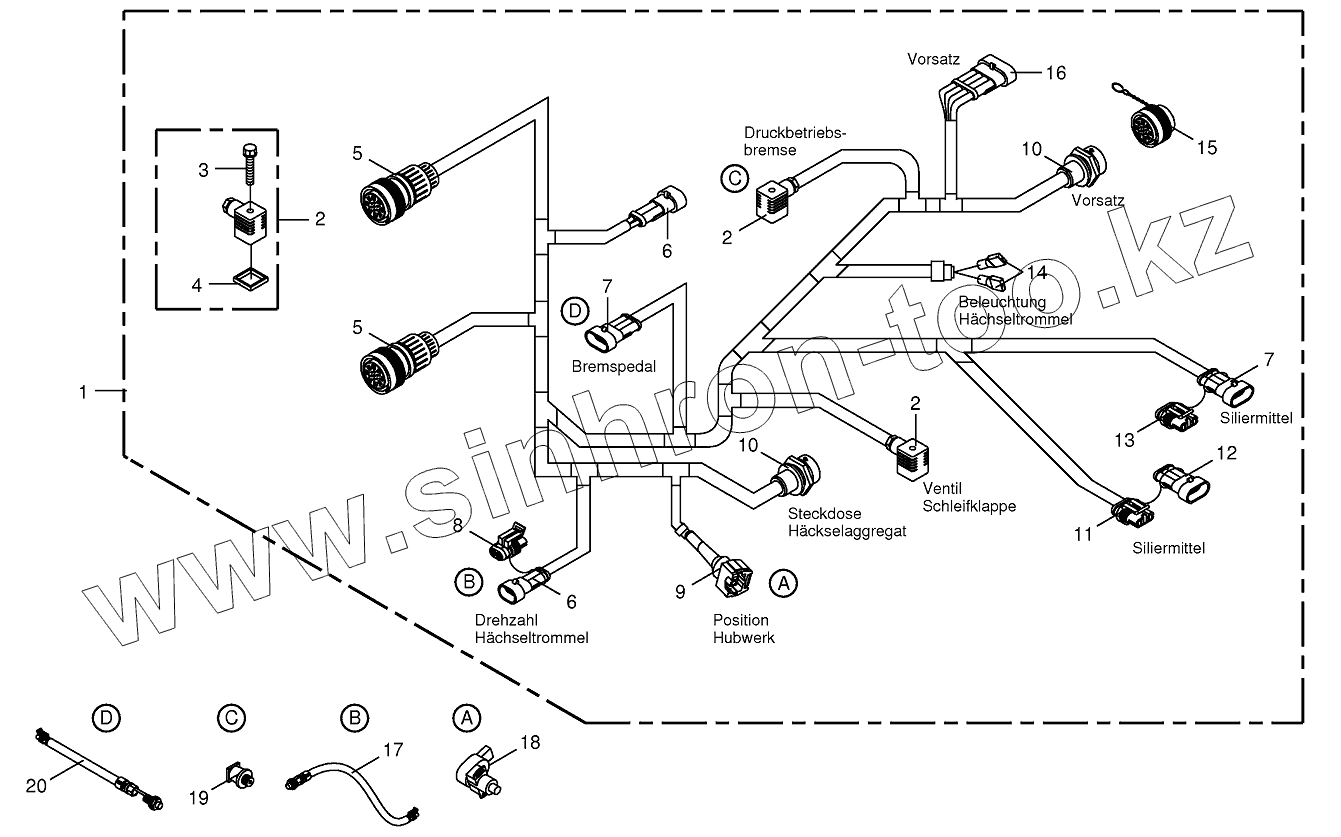

Каталог запасных частей к технике: KRONE BIG-X-650. Wiring loom conn. chopping drum 502,503

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
5
5
6
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 200803030 Wiring harness
2 003023590 Valve plug-black
3 003021820 Screw with straight-line curls
4 003011860 Gasket
5 003024310 Plug-31-pole
6 003023560 Coupling socket-2-pole
7 003023550 Coupling socket-3-pole
8 003029830 Blind bushing casing-2-pole
9 003031151 Jet-plug-3-pole
10 003024301 Socket-31-pole
11 003023520 Plug-3-pole
12 003033790 Blind-pin casing-3-pole
13 003029670 Blind bushing plug-3-pole
14 003026880 Flat sleeve-red
15 003033470 Blind-plug
16 003023540 Coupling socket-4-pole
17 003024091 Namursensor
18 003031640 Sensor
19 003020292 Pressure transformer
20 003028970 Sensor
