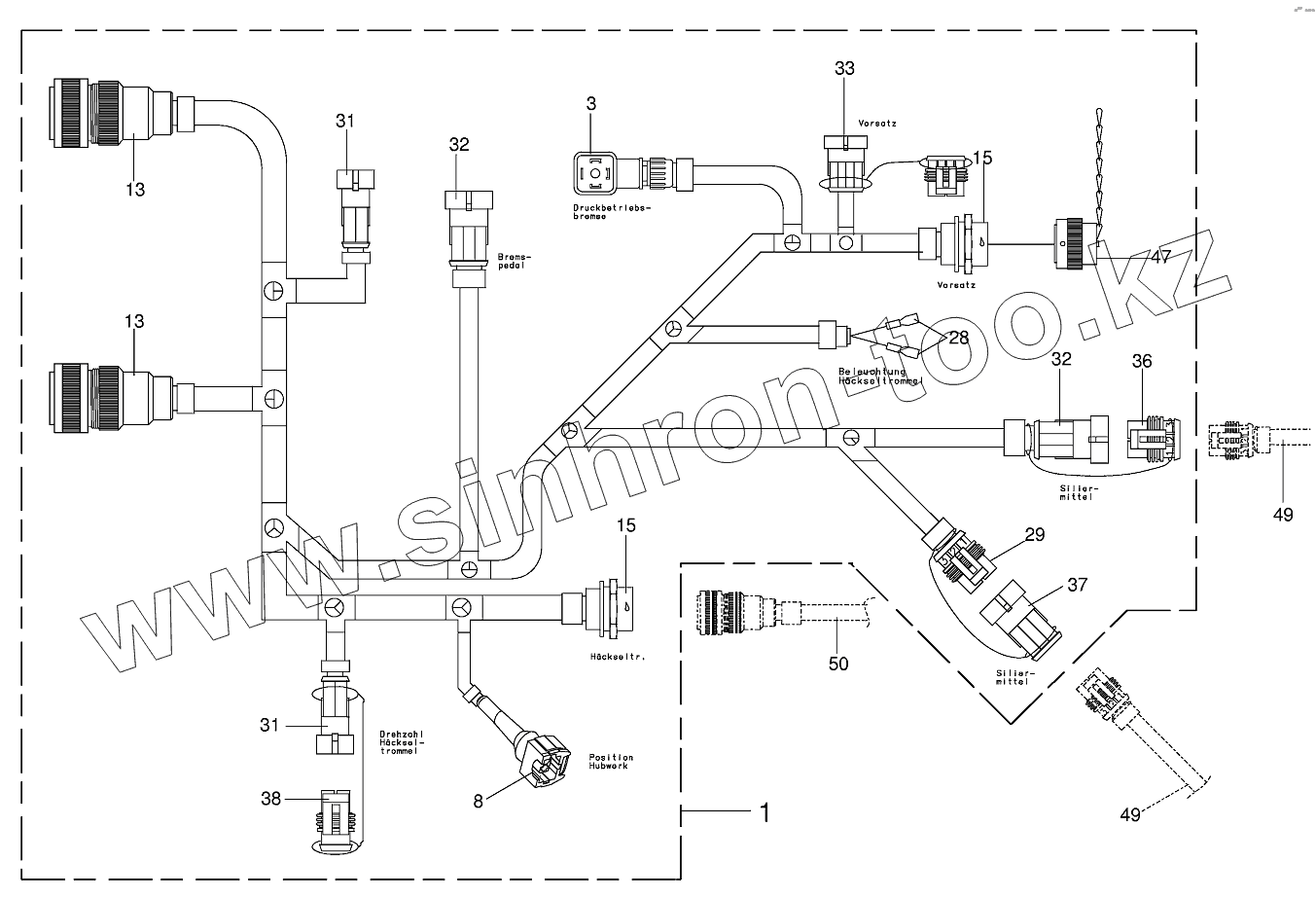

Каталог запасных частей к технике: KRONE BIG-X-650. Wiring loom conn. chopping drum 502,503

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
8
13
13
15
15
28
29
31
31
32
32
33
36
37
38
47
49
49
50
Позиция на иллюстрации Заводской номер детали Название детали
1 003031478 Wiring hаrnеss
3 003023590 Valve plug-black
8 003031151 Jet-plug-3-pole
13 003024310 Plug-31-pole
15 003024301 Socket-31-pole
28 003026880 Flat sleeve-red
29 003023520 Plug-3-pole
31 003023560 Coupling socket-2-pole
32 003023550 Coupling socket-3-pole
33 003023540 Coupling socket-4-pole
36 003029670 Blind bushing plug-3-pole
37 003033790 Blind-pin casing-3-pole
38 003029830 Blind bushing casing-2-pole
47 003033470 Blind-plug
49 003035581 Wiring harness
50 200800020 Wiring hаrnеss-Сhоpping аggrеgаtе
