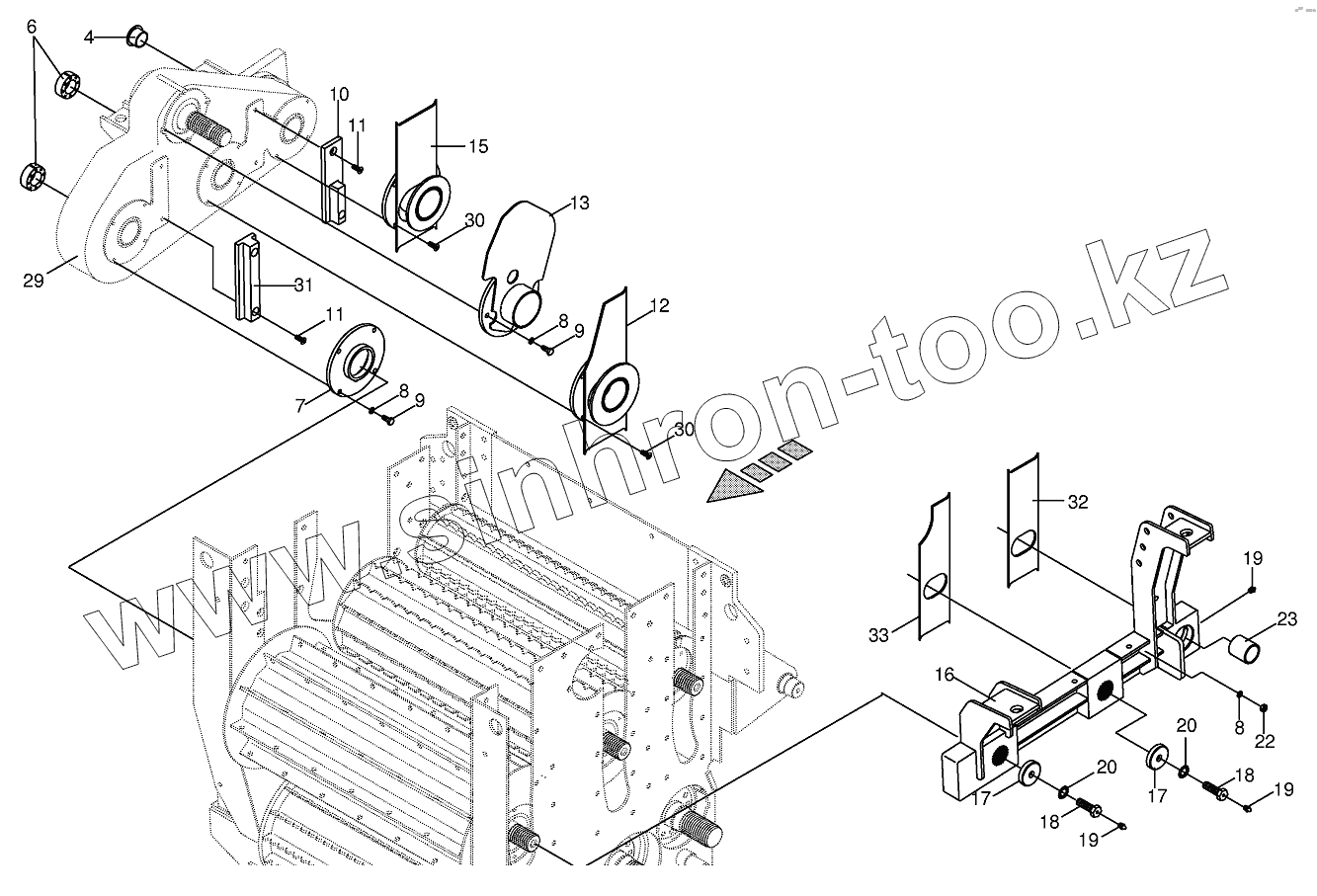

Каталог запасных частей к технике: KRONE BIG-X-650. Тoр feed roller bearing

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
6
6
7
8
8
8
9
9
10
11
11
12
13
15
16
17
17
18
18
19
19
19
20
20
22
23
29
30
30
31
32
33
Позиция на иллюстрации Заводской номер детали Название детали
4 009353300 Collar socket
6 009400940 Cone-type tensioner-15 Nm
6 900001440 Allen screw
7 002163260 Wrapping guard-front
8 009099081 Detent edged washer
9 009006140 Hex head bolt
10 002166020 Slide block-back
11 009040251 Countersunkscrew
12 002163241 Wrapping guard-middle
13 002240022 Wrapping guard-gear-sided
15 002163222 Wrapping guard-back
16 002165802 Arm-incl. bushing
17 002277452 Lock collar
18 002277442 Ноllоw sсrеw
19 009191050 Grease niple
20 009099121 Detent edged washer
22 009082100 Hex nut
23 009353420 Bearing bush
29 002246651 Roller gear-middle top
30 009040241 Countersunkscrew
31 002166010 Slide block-front
32 002158590 Slidеr-bасk lеft
33 002158580 Slider-left front
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
