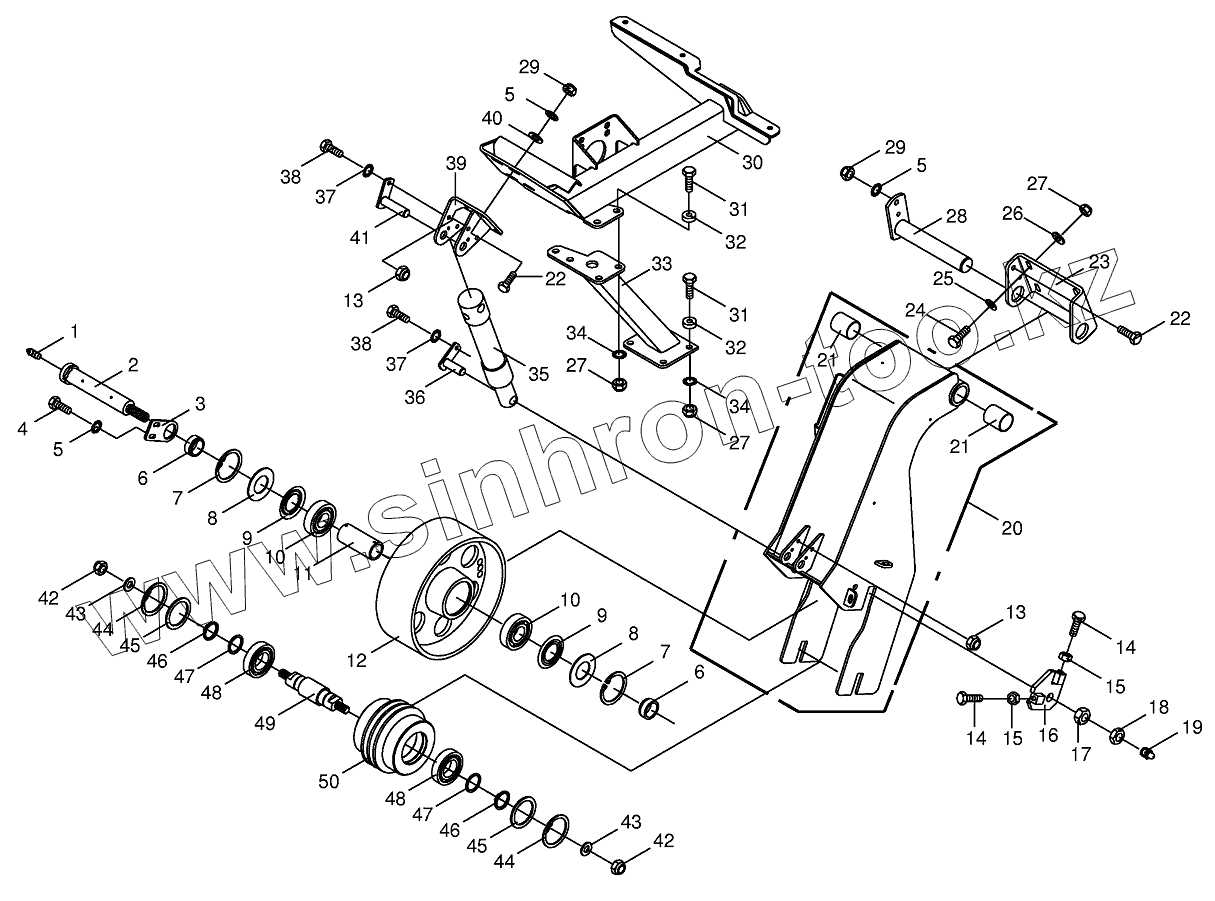

Каталог запасных частей к технике: KRONE BIG-X-650. Tensioning device-main drive

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
27
27
28
29
29
30
31
31
31
32
32
33
34
34
35
35
36
37
37
38
38
39
40
41
42
42
43
43
44
44
45
45
45
46
46
47
47
48
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
1 009191070 Grease niple
2 002267362 Arbor
3 002164170 Fixating lacing
4 009006340 Hex head bolt
5 009099091 Detent edged washer
6 002243951 Bushing
7 009116730 Circlip
8 009370140 Nilos-Spacer ring
9 009370150 Nilos-ring
10 009304670 Grooved ball bearing
11 002267400 Bushing
12 002179150 Jockey pulley
13 009087060 Locknut
14 009002841 Hex head bolt
15 009082120 Hex nut
16 002179330 Support
17 009082250 Hex nut
18 009085251 Hex nut-low form
19 009191050 Grease niple
20 002179622 Rосkеr-inсl. bushing
21 009349350 Bearing bush
22 009006370 Hex head bolt
23 002179251 Rocker retainer
24 009011220 He head bolt
25 009105061 Washer
26 009103200 Washer
27 009087010 Locknut
28 002179302 Pin
29 009087580 Locknut
30 002158681 Carrier
31 009006580 Hex head bolt
31 009014550 Hex head bolt
32 002223132 Bushing
33 002158690 Support
34 009099101 Detent edged washer
35 002240401 Hydraulic cylinder
35 270128090 Gasket set EZ40/45
36 002164200 Pin
37 009099081 Detent edged washer
38 009006140 Hex head bolt
39 002244012 Cylinder mounting
40 009103611 Washer
41 002164180 Pin
42 009087210 Locknut
43 009105122 Washer
44 009116730 Circlip
45 009109600 Shim ring
45 009109620 Shim ring
46 009115450 Circlip
47 009108910 Shim ring
48 009303260 Grооvеd bаll bеаring
49 002179271 Аrbоr
50 002179263 Guidе pullеу
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
