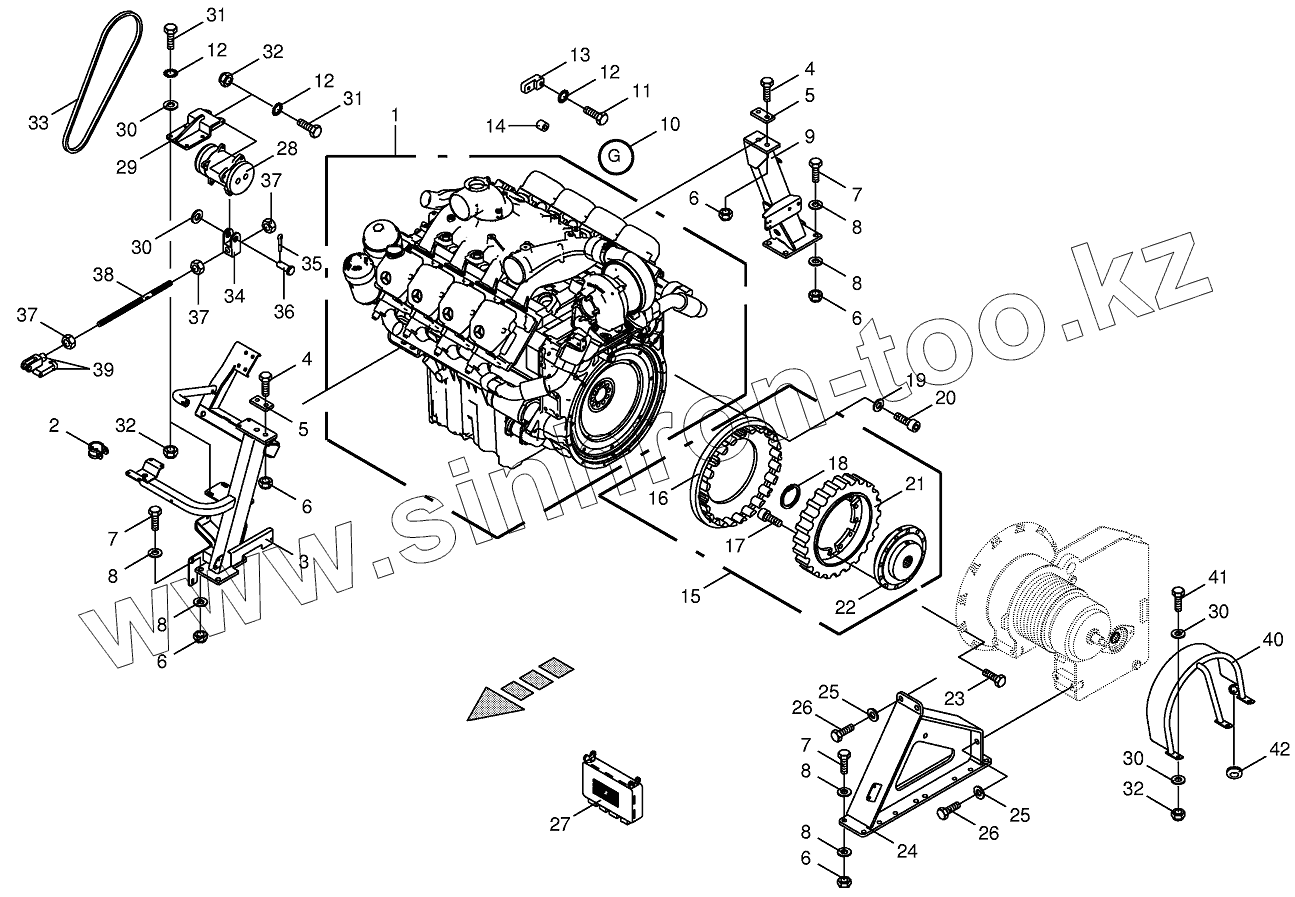

Каталог запасных частей к технике: KRONE BIG-X-650. Diesel engine/Clutch/Air conditioner drive

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
3
4
4
5
5
6
6
6
6
6
7
7
7
8
8
8
8
8
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
26
27
28
29
30
30
30
30
31
31
32
32
32
33
34
35
36
37
37
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
1 009402900 Oil filter cartridge
1 002132000 Diesel engine-OM 502 LA
1 009404320 Starter
1 009402890 Fuel-main filter cartridge
1 009215610 V-belt
2 009240241 Tube clip w. rubber
2 009240610 Tube clip w. rubber
3 002167484 Engine support-right front
4 009006770 Hex head bolt
5 002217770 Plate
6 009082200 Hex nut
7 009006780 Hex head bolt
8 009103620 Washer
9 002246723 Engine support-back right
10 200800230 Alternator
11 009016223 Hex head bolt
12 009099091 Detent edged washer
13 270006580 Support
14 002401872 Spacer bushing
15 009401790 Clutch-cpl.
16 009403630 Flange
17 009032103 Allen screw
18 009110500 Circlip
19 009107120 Supporting disc
20 009031011 Allen screw
21 009402190 Rubber element
22 009403620 Hub
23 009006390 Hex head bolt
23 009006380 Hex head bolt
24 002246705 Engine support-left front
25 009103300 Washer
26 009006880 Hex head bolt
27 009401120 Compressor for air conditioner
28 002206930 Gasket
29 002141770 Compressor retainer
30 009104140 Washer
31 009006380 Hex head bolt
32 009087580 Locknut
33 002282330 V-belt
34 002150330 Clevis
35 009120461 Cotter pin
36 009160320 Pin with small head
37 009082150 Hex nut
38 002265381 Spindle
39 009271110 Clevis 1 clip ass.
40 003509000 Guаrd
41 009006360 Hex head bolt
42 009242170 Cable bushing
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
