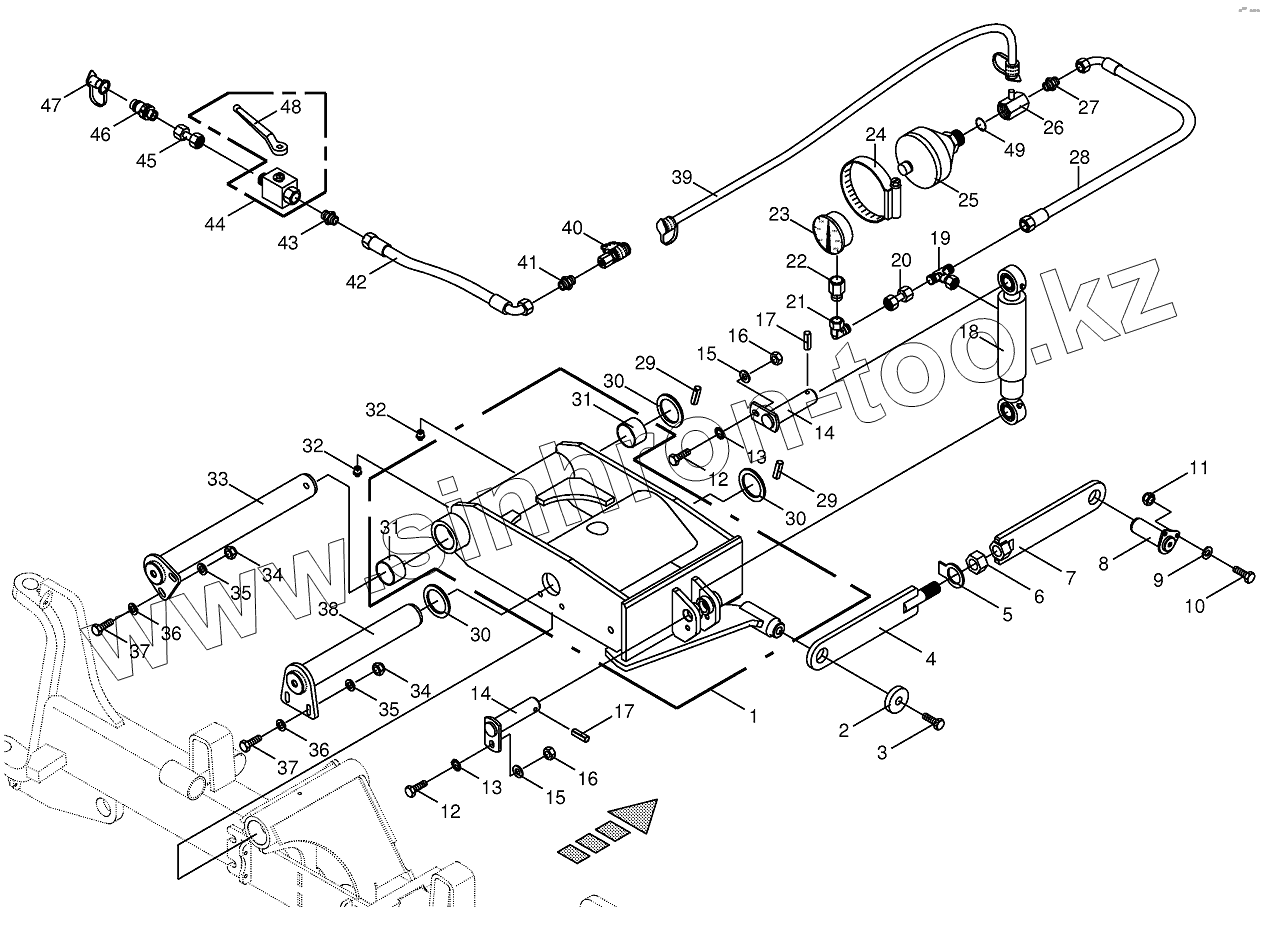

Каталог запасных частей к технике: KRONE BIG-X-650. Steering axle rocker arm

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
30
30
31
31
32
32
33
34
34
35
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
1 002146050 Steered axle rocker
2 002218920 Washer
3 009006770 Hex head bolt
4 002172210 Link rod piece-Rocker-sided
5 009103460 Washer
6 009080391 Hex nut
7 002172200 Link rod piece-Frame-sided
8 002248042 Poling bolt
9 009104130 Washer
10 009002140 Hex head bolt
11 009087060 Locknut
12 009006380 Hex head bolt
13 009099091 Detent edged washer
14 002666200 Pin
15 009104140 Washer
16 009082120 Hex nut
17 009126721 Roll pin
18 002191020 Hydraulic cylinder
18 009187830 Sealing set
19 009210771 T-connector
20 002307430 Double nipple
21 009210671 Angle lug
22 009209190 Connector
23 009209140 Pressure guage
24 009251650 Hose clamp
25 009215590 Hydraulic-reservoir
26 009193620 Damper
27 009197851 Male connector
28 009209720 High pressure hose line
29 009127520 Roll pin
30 009110040 Shim ring
30 009110051 Shim ring
31 009353310 Bearing bush
32 009191050 Grease niple
33 002218393 Retention bolt
34 009087010 Locknut
35 009105061 Washer
36 009103200 Washer
37 009014510 Hex head bolt
38 002218773 Retention bolt
39 009196140 Measuring hose
40 270006620 Connector f.mini-test equipm.
41 009193020 Connector
42 009201010 High pressure hose line
43 900000480 Male connector
44 009196030 Ball cock
45 002307430 Double nipple
46 009193220 Connector plug
47 009211711 Dust cap-red
48 009196640 Hand lever-incl. screw, washer
49 900003700 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
