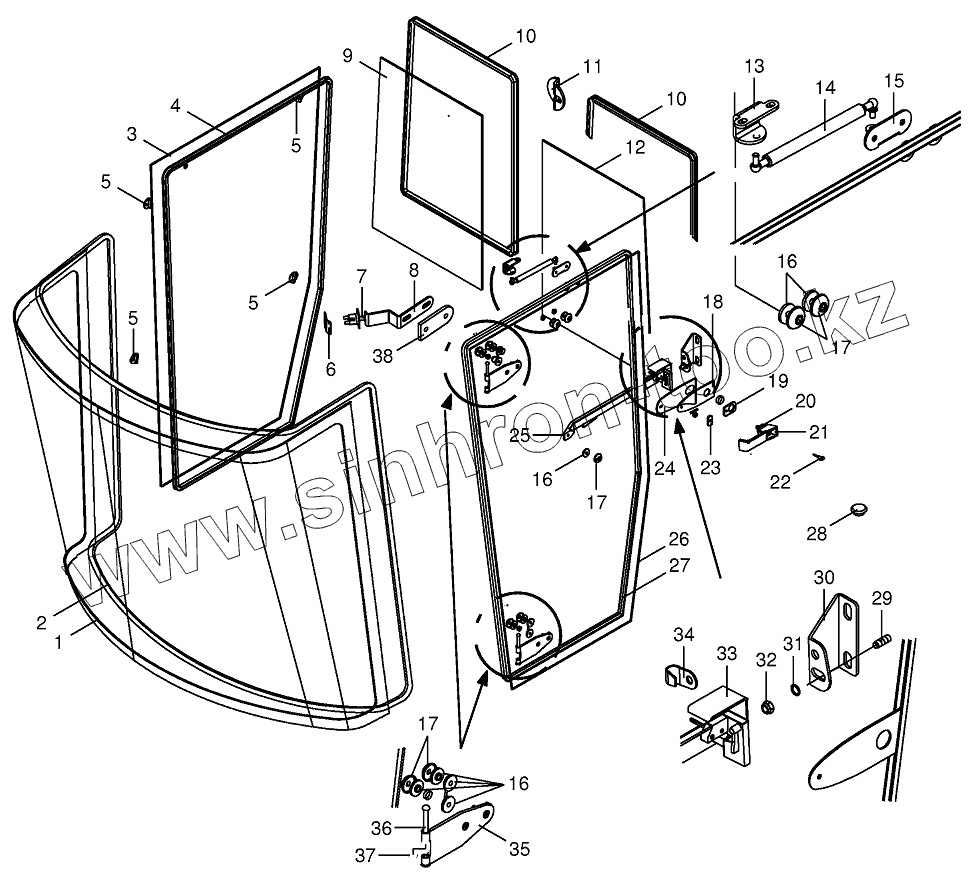

Каталог запасных частей к технике: KRONE BIG-X-650. Сab - glazlng

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
6
7
8
9
10
10
11
12
13
14
15
16
16
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
1 002203690 Windshield
2 002203700 Gasket
3 002203890 Side window
4 002203900 Gasket
5 002205630 Support
6 002206980 Bracket for door contact switch
7 002206390 Door contact switch
8 002206380 Feeler door stop-front
9 002204750 Rear panel-right
10 002204760 Gasket
11 002204770 Panel strap
12 002204740 Rear panel-left
13 002203880 Support
14 002203870 Gas spring
15 002203810 Support
16 002204790 Intermediate washer
17 002204800 Outside washer
18 002203770 Pivot plate-right
19 002204820 Mat
20 002204840 Key for pressure switch
21 002203760 Handle
22 002204640 Key
23 002204810 Mat
24 002206370 Mat
25 002203790 Handle-inside
26 002203730 Door window
27 002203720 Gasket
28 002205620 Sealing plug
29 002203830 Cotter bolt
30 002203850 Locking plug retainer
31 002204850 Washer
32 002204870 Hex nut
33 002206350 Lock cladding
34 002204860 Yoke
35 002203740 Hinge
36 002203820 Sprig
37 002204780 Brass ring
38 270012380 Threaded plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
