Каталог запасных частей к технике: KRONE BIG-X-650. Hydraulics - sharpening device / transv. ground following

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

3

3

3

3

3

3

3

3

3

3

3

4

5

6

6

6

6

7

8

9

10

11

11

12

12

13

13

14

14

14

14

15

15

15

15

16

16

17

17

18

18

18

18

19

19

20

20

21

22

23

23

24

25

26

26

26

27

28

29

29

30

31

32

32

34

34

35

36

37

38

39

39

40

41

42

43

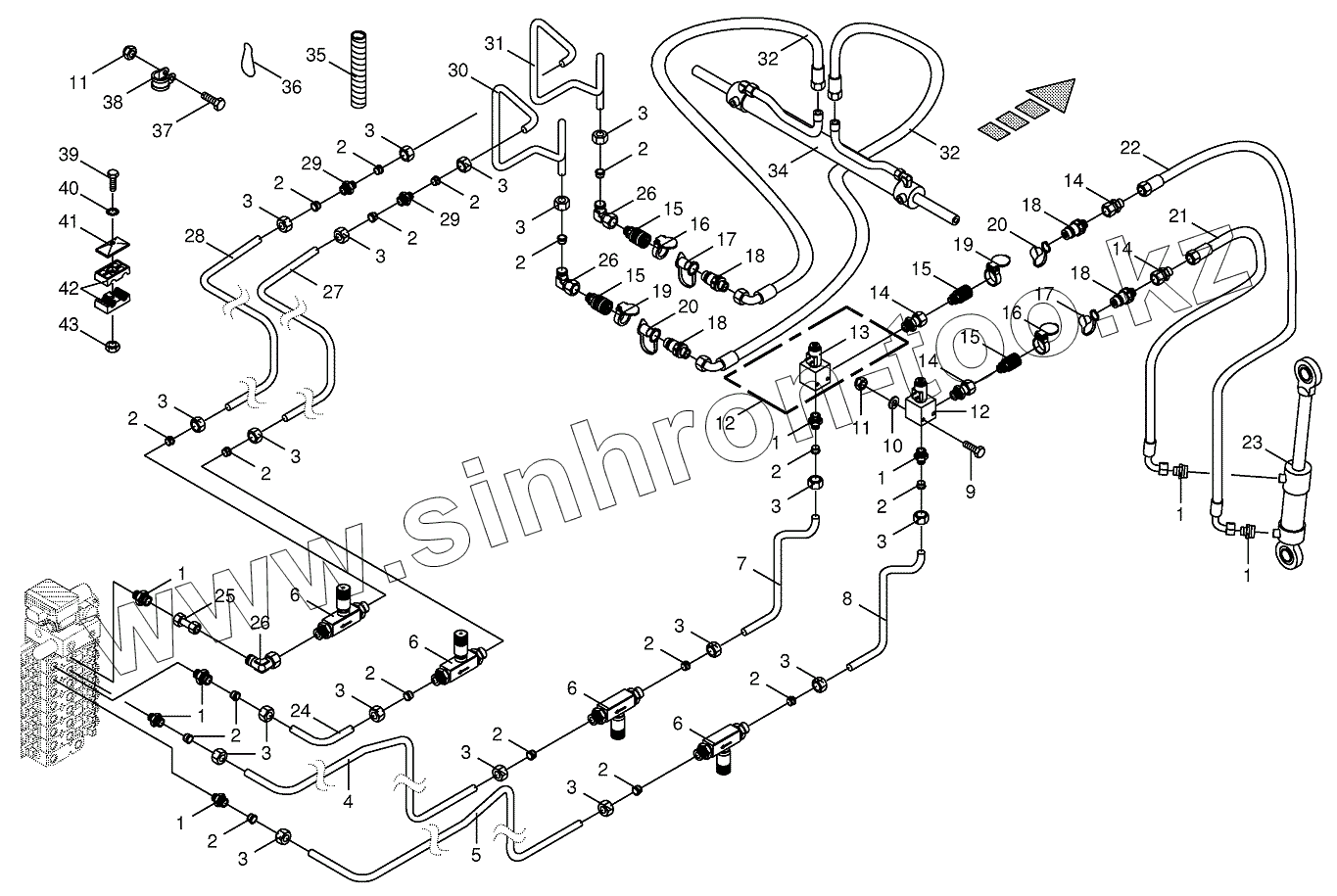

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009209011		Male connector
2	009210461		Cutting ring
3	009212060		Nozzle disc cap
4	003601410		Hydraulic line
5	003601420		Hydraulic line
6	002296100		One-way restrictor
7	002286910		Hydraulic line
8	002286900		Hydraulic line
9	009002641		Hex head bolt
10	009104130		Washer
11	009087060		Locknut
12	002203601		2/2-way seated valve
13	009191750		Solenoid coil
13	009191760		2/2-way seated valve
14	009210931		Male connector
15	009193230		Sleeve
16	009166020		Cover-blue
17	009212631		Dust cap-blue
18	009193220		Connector plug
19	009199940		Cover-red
20	009211711		Dust cap-red
21	009212570		High pressure hose line
22	009200930		High pressure hose line
23	002171210		Hydraulic cylinder
23	009187890		Sealing set
24	003600520		Hydraulic line
25	002307430		Double nipple
26	009210671		Angle lug
27	002286950		Hydraulic line
28	002286930		Hydraulic line
29	009210541		Connector
30	002286960		Hydraulic line
31	002286940		Hydraulic line
32	009198640		High pressure hose line
34	270006540		Sealing set
34	009185400		Hydraulic cylinder
35	009404780		Spiral strip-Id.-no.= 1m
36	009178021		Spring hook
37	009006170		Hex head bolt
38	009240550		Tube clip w. rubber
39	009010421		Hex head bolt
39	009010481		Hex head bolt
40	009099081		Detent edged washer
41	009251340		Cover plate
42	009251050		Tube clamp-2 halves
43	009082100		Hex nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
