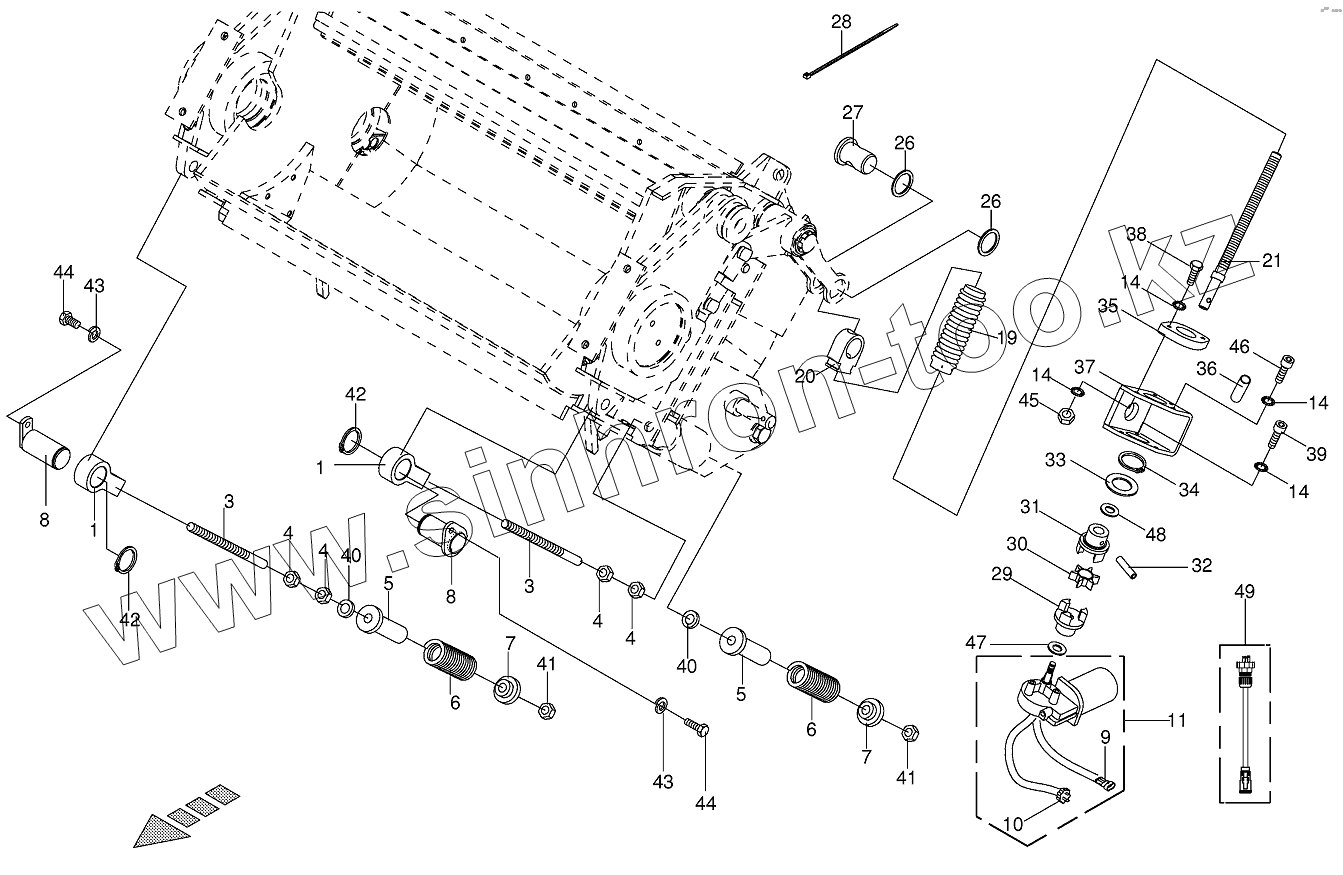

Каталог запасных частей к технике: KRONE BIG-X-650. E-motor and

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
10
11
14
14
14
14
19
20
21
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
41
42
42
43
43
44
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
1 002192982 Eyelet
3 002264791 Spindle
4 009082150 Hex nut
5 002192960 Bushing
6 002192950 Pressure spring
7 002192860 Washer
8 002264783 Pin
9 003023550 Coupling socket-3-pole
10 003033150 Socket-2-pole
11 003034203 Linear motor with worm gear
14 009099061 Detent edged washer
19 009400910 Bellows
20 002243831 Bellows retainer
21 002192885 Threaded spindle
26 002265351 Washer
27 002265291 Threaded bolt
28 009226731 Cable band
29 002310102 Rotex-clutch
30 009389280 Tooth rim
31 002310090 Clutch
32 009126412 Roll pin
33 009107021 Supporting disc
34 009115040 Circlip
35 009340390 Flange bearing
36 002169440 Supporting tube
37 002169412 Motor retainer
38 009002000 Hex head bolt
39 009030451 Allen screw
40 009105061 Washer
41 009087010 Locknut
42 009115380 Circlip
43 009099081 Detent edged washer
44 009006120 Hex head bolt
45 009087041 Locknut
46 009030572 Allen screw
47 009105102 Washer
48 009104140 Washer
49 003039110 Adapter wire-cracker motor
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
