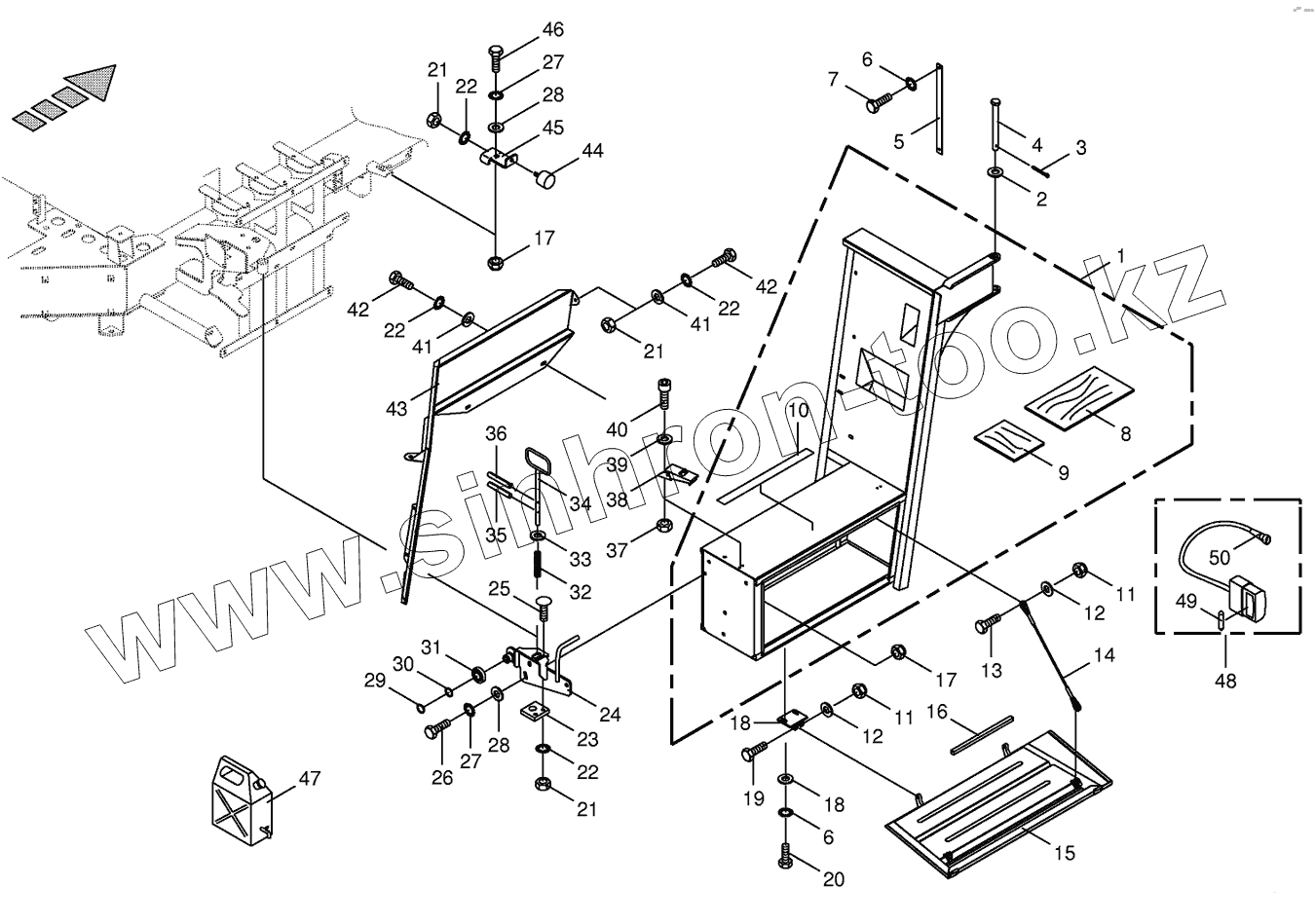

Каталог запасных частей к технике: KRONE BIG-X-650. Tool box- pivoting

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
17
18
18
19
20
21
21
21
22
22
22
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
1 002191181 Tool box
2 009108451 Shim ring
3 009121111 Cotter pin
4 002227701 Bearing bolt
5 003026760 Bonding braid
6 009099091 Detent edged washer
7 009006320 Hex head bolt
8 002191212 Mat-big
9 002191192 Mat-small
10 009394041 Locking tab
11 009087580 Locknut
12 009104140 Washer
13 009006370 Hex head bolt
14 002255720 Tag line without thimble
15 002191171 Cover
16 009386941 Rubber profile-Id.-no.= 1m
17 009087010 Locknut
18 002227692 Hinge plate
19 009006390 Hex head bolt
20 009006360 Hex head bolt
21 009082100 Hex nut
22 009099081 Detent edged washer
23 002264731 Bolt plate
24 002144270 Stop lever
25 009047312 Coach bolt
26 009006550 Hex head bolt
27 009099101 Detent edged washer
28 009105061 Washer
29 009115410 Circlip
30 009111340 Shim ring
31 009303190 Runner
32 002803851 Pressure spring
33 009105122 Washer
34 002255692 Securing lever
35 009126412 Roll pin
36 009126442 Roll pin
37 009082071 Hex nut
38 009242190 Clamping lock
39 009105001 Washer
40 009030140 Allen screw
41 009104130 Washer
42 009006120 Hex head bolt
43 002167940 Guard
44 009242270 Rubber pad
45 003601980 Support
46 009006560 Hex head bolt
47 009402620 Water tank
48 003032144 Lighting-right
49 009247090 Singel filament buld
50 003023560 Coupling socket-2-pole
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
